VFO/RF 发生器用于自制无线电设备，如直接转换和超外差接收器或火腿发射器。

带有 Si5351 和 Arduino 的 10kHz 至 120MHz VFO/RF 发生器。
这是一个 VFO（可变频率振荡器）项目，用于自制设备，如直接转换和超外差接收器或火腿发射器。也可以用作射频/时钟发生器。

特征：

• 工作范围从 10kHz 到 120MHz。
• 调谐步长为 1Hz、10Hz、1kHz、5kHz、10kHz 和 1MHz。
• 中频 (IF) 偏移（+ 或 -）可调（请参阅下面的注释）。
• 用作自制超外差或直接转换无线电接收器的本地振荡器。
• 用作 HAM 无线电发射器的 VFO。
• 用作简单的射频/时钟发生器，用于校准参考或时钟生成。
• 适用于 Arduino Uno、Nano 和 Pro Mini。
• 使用常见的 128x64 I2C OLED SSD1306 显示器和 Si5351 模块。
• I2C数据传输，只有2根线连接显示器/Si5351和arduino。
• 频率产生的高稳定性和精度。
• 简单但非常高效且免费。

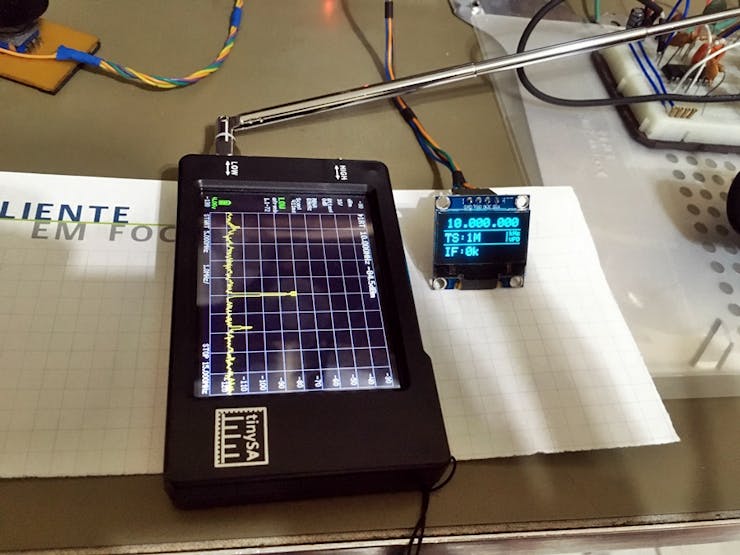

展示图片：

行动中的 VFO：

我正在更新 VFO Si5351 代码，它将具有新功能：最大频率增加到 225MHz、频段预设和频段指示、RX / TX 功能、发生器功能以及用于测量的条形图。上面的视频显示了正在进行的工作。

原理图/接线：

指示：

• 在 Arduino IDE 上打开 scketch，安装所有必需的库。
• 选择首选项（见注释）并编译草图，然后将其加载到 Arduino Nano、Uno 或 Pro Mini。
• 按照原理图连接 Arduino、显示器、Si5351 模块、旋转编码器等。
• 启动 Arduino。
• 旋转旋转编码器以调高或调低频率。
• 按下编码器按钮可更改频率步进调谐。可用的步长是 1Hz、10Hz、1kHz、5kHz、10kHz 和 1MHz。

关于用户首选项的注意事项：
- 可以更改草图上的以下项目：

#define IF 0 ：输入您的 IF 频率，例如：455 = 455kHz，10700 = 10.7MHz，

0 = 直接转换接收器或射频发生器，“+”将加，“-”将减

如果偏移。

#define FREQ_INIT 7000000 ：在启动时输入您的初始频率，例如：

7000000 = 7MHz，10000000 = 10MHz，840000 = 840kHz。

#define XT_CAL_F 33000 : Si5351 校准系数，调整到精确到 10MHz。增加这个值会降低频率，反之亦然。

#define tunestep A0 ：如果需要，更改编码器按钮的引脚。

如果您对此项目有任何想法、意见或问题，请在下方留言。
