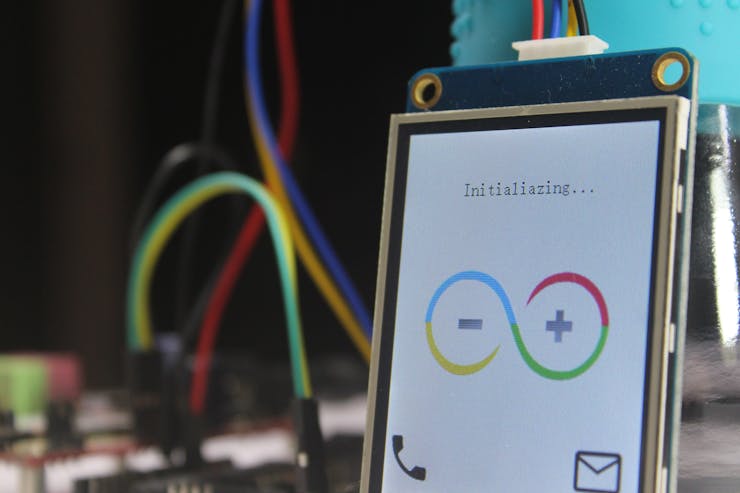

在这篇文章中，我将向您介绍我的轻量级 Arduino GSM 手机。轻量级手机具有以下国内/国际功能：

• 打电话
• 接听电话
• 发简讯
• 接收短信

在这个项目中，我使用了GSM SIM900A模块来连接移动网络。它是一款可爱的一体化蜂窝模块，可让您将语音、短信和数据添加到您的项目中。它的工作频率为 900/1800MHz，并带有友好的 RS232，可轻松与任何 MCU 接口，波特率可通过 AT 命令在 9600 – 115200 之间调节。

我还使用显示器来可视化 GUI 界面，我选择了 Nextion 的 LCD 触摸显示器，相信我，这确实是一款很棒的显示器。Nextion 采用一种全新且简单的方式通过 UART 连接您的任何项目。其易于使用的配置软件 (Nextion Editor) 允许您使用 GUI 命令设计自己的界面，并使您的开发工作毫不费力，从而可以节省 MCU 中的大量程序空间。感谢 Nextion！

就其本身而言，GSM 模块和 Nextion 触摸屏无能为力。它需要一个微控制器来驱动它。其核心是一个 Arduino Uno，用于驱动轻量级 GSM 移动电话，它可以通过其 RX/TX 引脚发送和接收命令。

如果您有兴趣制作自己的，本指南将向您展示如何构建和上传源代码以启动和运行您的项目。这是一个相当简单的项目，但它是一个中间项目，尤其是当您考虑到代码的复杂性时。

这个项目也是一个很好的例子，说明如何使用 Arduino 特别是字符串和字符处理，以及让您熟悉新的 Nextion TFT 智能 LCD 触摸显示器和使用 GSM 模块的 AT 命令。希望你会喜欢并发现我的帖子很有趣。现在让我们实现它。

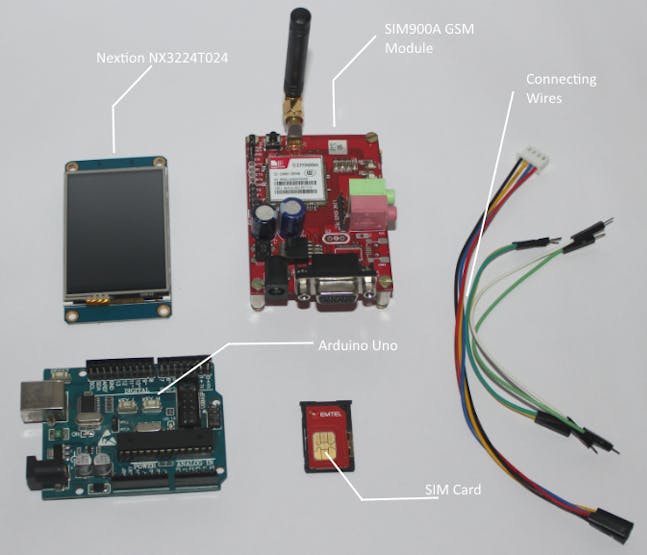

所需零件：
这是此示例所需的部分。

• Arduino UNO。
• SIM900A GSM 模块。
• Nextion TFT 智能液晶触摸屏。
• SIM卡。
• 连接电线。

还有一些可选配件。

• 外部麦克风和扬声器。
• 手写笔。

接线：
按照以下适当的步骤将 GSM 模块和 Nextion 显示器连接到您的 Arduino。

• Nextion +5V 至 Arduino VDD_5v。
• Nextion RX 到 Arduino 引脚 11
• Nextion Tx 到 Arduino 引脚 10
• Nextion GND 到 Arduino GND_0v。
• GSM Rx 到 Arduino 引脚 1
• GSM TX 到 Arduino 引脚 0
• GSM GND 到 Arduino GND_0v。

注意：如果您的 SIM 卡被 PIN 码锁定。您可以在连接网络之前禁用 PIN 或通过“AT+CPIN”命令输入 PIN。示例：“AT+CPIN=1234”。

设置：

接下来，我将向您展示如何为 Nextion 显示器准备 .HMI（人机界面），同时不要忘记 Arduino 草图。

所需工具：

• Nextion 编辑器。
• Paint.net.
• Arduino IDE。

编程 Nextion 显示：

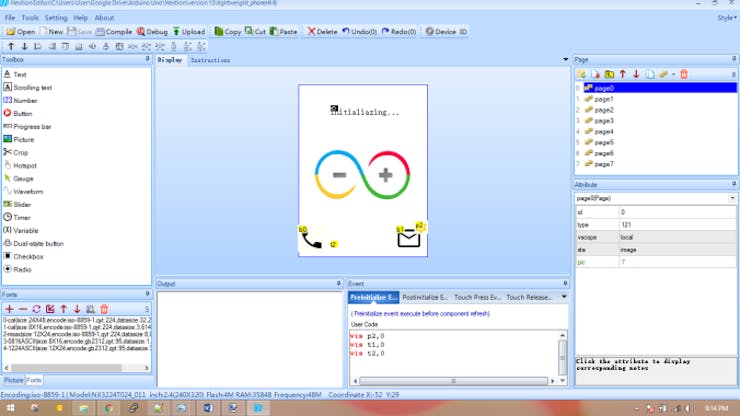

要让 Nextion 显示界面，首先要做的是在 Nextion Editor 中设计一个 HMI 文件。此编辑器允许您使用即插即用组件（如文本、按钮、进度条、图片、仪表、复选框、单选框等）设计界面，您可以为这些组件中的每一个设置代码和属性。

在这个项目中，我使用了 8 个页面来制作交互式 GUI。

对 Nextion 显示器进行编程与 abc 一样简单，但这是一个耗时的过程，尤其是在实现小键盘和键盘等复杂功能时。

步骤：

• 将 .HMI 文件加载到编辑器中。向下滚动以找到此页面的我的 GitHub 存储库部分。
• 编译 .HMI 文件（就在菜单栏下方）。
• 转到文件 > 打开构建文件夹 > 复制 .​​tft 文件 > 粘贴到 SD 卡中。注意：请确保 SD 卡已格式化为 FAT32。
• 复制后，将 SD 卡插入 Nextion，然后开机。
• 等待 .tft 上传。
• 关闭 Nextion 电源，安全地取出 SD 卡，然后再次打开电源。
• 瞧，您应该会在 Nextion Display 上看到您的新界面。

模拟

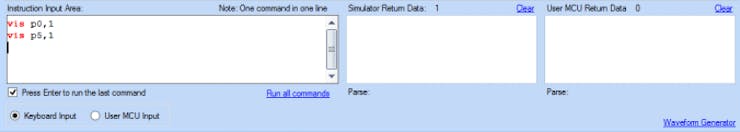

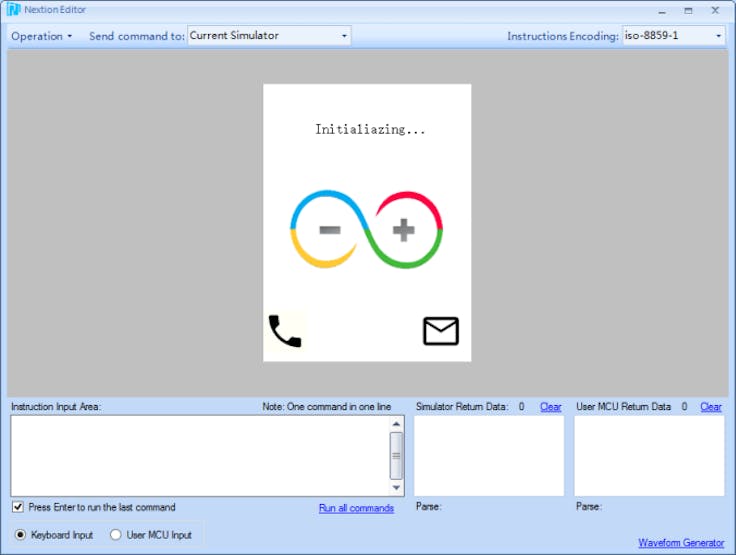

Nexiton 还提供了一个方便的模拟器，用于在您将显示器连接到 MCU 之前测试/调试 .HMI 文件。“指令输入区”允许您在 Nextion 显示中插入诸如更改页面、隐藏/显示图片、启用/禁用按钮、启用/禁用/插入文本等命令。另一方面，当 Nextion 显示器上的组件被按下时，“模拟器返回数据”为您提供来自触摸事件的响应，甚至是触发到 Nextion 的命令。

对 Arduino 进行编程：
Ardiuno Uno 是整个移动系统的大脑，Arduino 充当连接 GSM 模块和 Nextion 显示器的中间件。

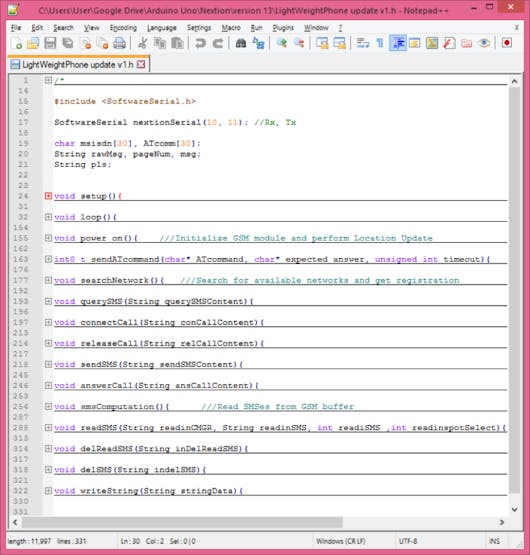

要获取完整的代码，只需向下滚动以找到本页面的我的 GitHub 存储库部分。复制代码，并将其粘贴到 Arduino IDE 中的新草图中。保存它，将其上传到您的 Arduino。

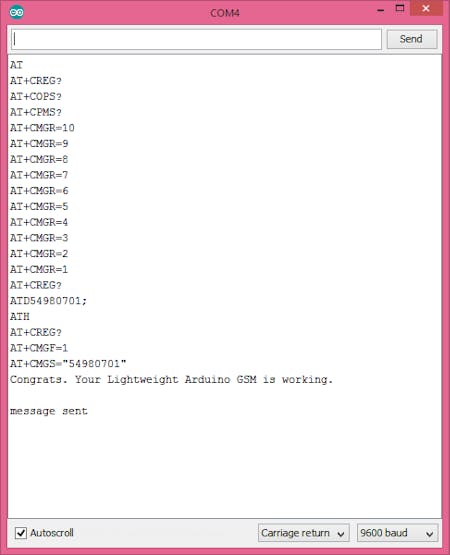

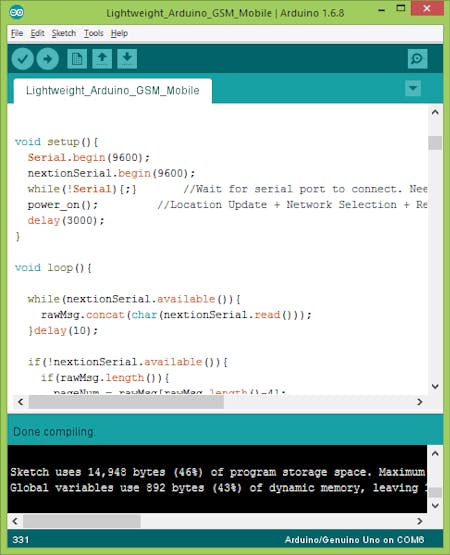

这就是软件部分的全部内容！编译代码。如果没有错误，恭喜您的设备现在已配置为通过 GSM 模块自动连接到蜂窝网络。打开串行监视器，您应该看到从 Nextion 显示器触发的每个事件的 AT 命令日志。

源代码：

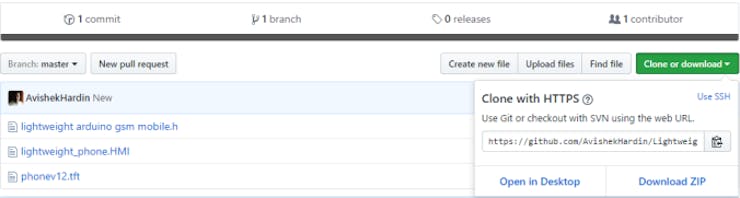

您可以通过下面的引导从 GitHub 下载该项目的完整代码 。

本方案所用到的一些而代码

如果您对此项目有任何想法、意见或问题，请在下方留言。
