基于 Arduino 的兼容开发平台时钟

发布时间:2021-11-07
分享到:

描述
MakeTime是一个时钟,它使用一圈 24 个 RGB LED 来显示时间。小时和分钟使用不同的颜色显示。由于它仅使用 24 个 LED,因此其粒度为 2.5 分钟。可以使用位于钟面中央的单个按钮设置时间​​。

MakeTime也是一个与 Arduino 兼容的开发平台,并且在设计时考虑到了黑客攻击。除了可寻址 LED、按钮和 DS3231 RTC,您还可以访问可选扩展接头上的许多 Arduino 引脚。

细节
时间 - 它是我们最宝贵的资源。每次我们做出决定时,我们都会投入一些:结识朋友、做饭、与亲人共度时光、工作到很晚、看电影或去跑步。然而,与我们的储蓄账户不同,有时感觉我们花的越多,我们拥有的就越多。我们MakeTime 。

MakeTime可以很简单:它向您显示时间。就像在模拟时钟上,您可以在环上读取时间,颜色显示小时和分钟。它的 24 个 LED 动态适应周围的光线水平,在阳光直射下完全可见,同时在黑暗中保持谨慎。由于它仅使用 24 个 LED,因此其显示分钟的分辨率降低到 2.5 分钟,让您更容易一目了然地读取时间,并让您有更多时间专注于被闪烁的灯光包围的世界,争夺您的注意力。MakeTime预装了许多颜色主题,使其成为您自己的主题。

用户界面
与MakeTime 的所有交互都通过钟面上的单个按钮进行。识别三个动作:

- 单击(少于 1 秒)

- 按下(超过 1 秒,少于 10 秒)
- 出厂默认值(超过 10 秒)

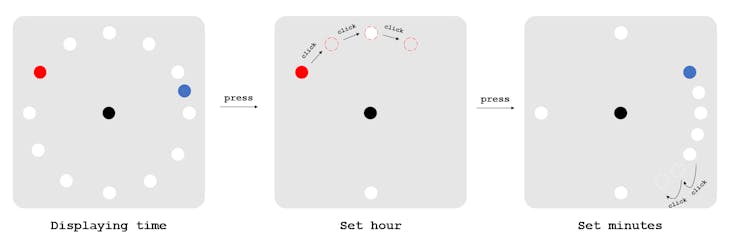

要设置您按下按钮的时间,然后您可以单击以提前小时。再次按下按钮可以设置分钟,如下图所示。图为10:14的设置。

在分钟菜单中再次按下按钮可以更改颜色主题。所有这些菜单都有 5 秒的超时时间,在此期间如果不采取任何操作,您将返回到正常的钟面,并确认您的设置。

Arduino兼容性
MakeTime可能很复杂:它是一个与 Arduino 兼容的开发平台,您可以根据需要进行破解以实现尽可能多的功能。不过,您的破解和扩展自由不仅限于软件。可用的原理图和可安装在 PCB 上的扩展接头使您可以根据自己的需要添加传感器、通信和执行器。背面有两个版本的 3D 模型,其中一个版本可以访问用于原型设计的扩展接头。项目更新通过示例代码展示了不同的设计理念,用于教授MakeTime新技巧。

在通过 USB 连接到 Arduino 环境之前,您需要为 ATmega328P 编程 Arduino 引导加载程序。使用以下保险丝位:

- 扩展:0xFC

- 高:0xDA

- 低:0xFF

硬件

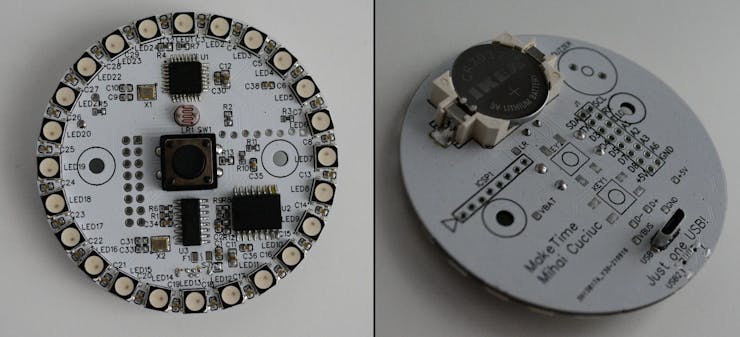

MakeTime有一个与 Arduino 兼容的定制 PCB,即它使用 ATmega328P 和 CH340 USB-UART 桥接器。计时由备用电池的 DS3231 完成,而时间则使用 WS2812 可寻址 LED 显示。还有一个蜂鸣器和一个 LDR,可以在低光照条件下降低亮度。最新版的 PCB 中修复了橙色“蓝线”。

外壳

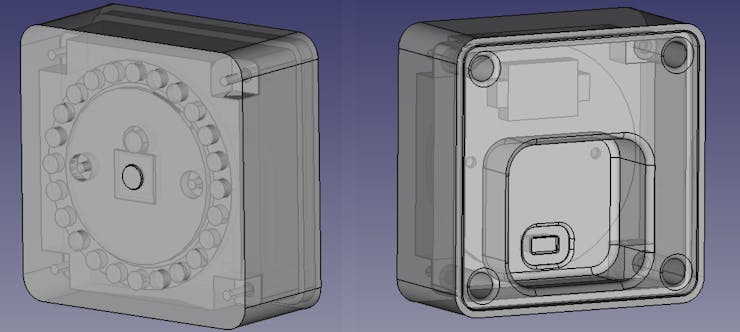

外壳是在 FreeCAD 中设计的,可以轻松地进行 3D 打印。我使用 2 个 M3x5 螺钉将 PCB 固定到外壳上,使用 4 个 M3x8 螺钉固定外壳背面。

本方案所用到的一些代码

如果您对此项目有任何想法、意见或问题,请在下方留言。
