本方案是基于 Arduino UNO 的倒数计时器。在本方案中，我们将学习如何制作倒数计时器，您可以设置时间，当计时器达到零时，继电器将触发灯将其打开。

第 1 步：需要什么

• Arduino UNO（或任何其他板）
• LED显示屏TM1637
• 2X 按钮模块
• 继电器模块

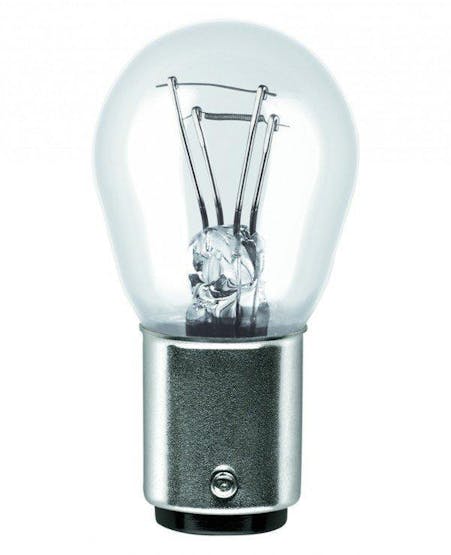

• 12V灯泡
• 12V电源
• 跳线
• 面包板
• Visuino 程序

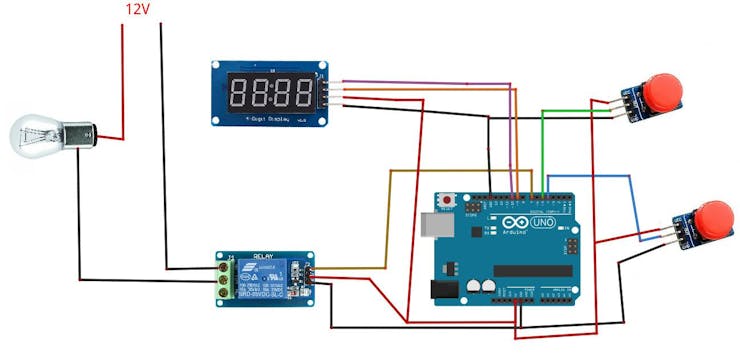

第 2 步：电路

• 将 LED 显示引脚 [CLK] 连接到 Arduino 数字引脚 [10]
• 将 LED 显示引脚 [DI0] 连接到 Arduino 数字引脚 [9]
• 将 LED 显示引脚 [GND] 连接到 Arduino 引脚 [GND]
• 将 LED 显示引脚 [VCC] 连接到 Arduino 引脚 [5V]
• 将按钮模块 1 和按钮模块 2 引脚 [Vcc] 连接到 Arduino 引脚 [5V]
• 将按钮模块 1 和按钮模块 2 引脚 [GND] 连接到 Arduino 引脚 [GND]
• 将按钮模块 1 引脚 [Out] 连接到 Arduino 数字引脚 [4]
• 将按钮模块 2 引脚 [Out] 连接到 Arduino 数字引脚 [5]
• 将继电器 VCC 引脚 (+) 连接到 Arduino 5V 引脚
• 将继电器 GND 引脚 (-) 连接到 Arduino GND 引脚
• 将继电器信号引脚（S）连接到 Arduino 数字引脚 [7]
• 将电源 12V (+) 连接到灯的正极 (+)
• 将电源 12V (-) 连接到继电器引脚 (NO)
• 将灯负极 (-) 连接到继电器引脚 (com)

第 3 步：启动Visuino，选择Arduino UNO Board Type

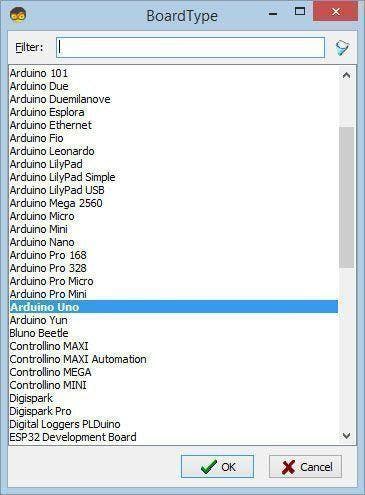

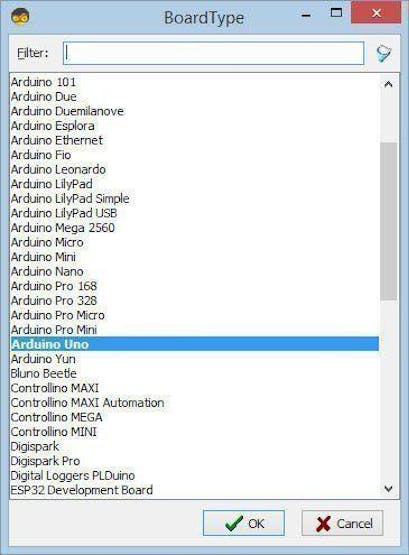

如第一张图所示启动Visuino 点击Visuino中Arduino组件（图1）上的“工具”按钮，出现对话框后，选择“Arduino UNO”，如图2所示

第 4 步：在 Visuino 中添加组件

• 添加“TM1637 7段显示器4位模块+2个垂直点（CATALEX）”组件

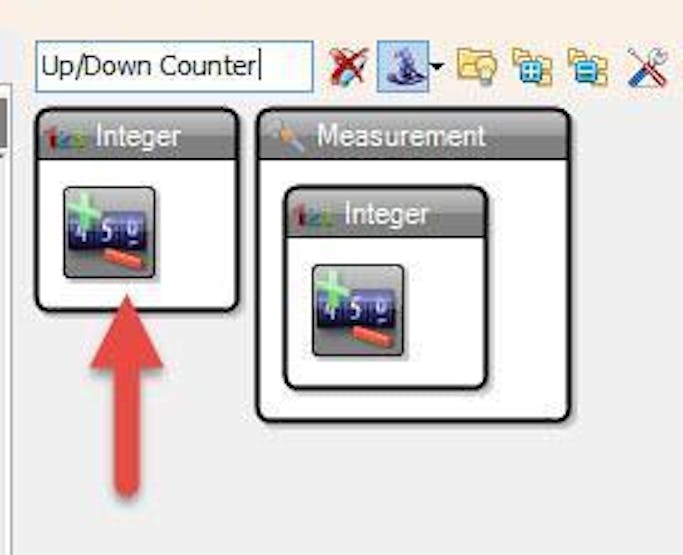

• 添加“向上/向下计数器”组件添加“脉冲发生器”组件
• 添加“按值划分整数”组件
• 添加“乘以整数值”组件添加“减去整数值”组件
• 添加“计数器”组件添加“Toggle(T) Flip-Flop”组件
• 添加 2X “Debounce button”组件添加“Compare Integer Value”组件

第 5 步：在 Visuino 设置组件中

• 选择“Display1”并在属性窗口中将“Points”设置为 True
• 双击“Display1”组件和“数字”窗口
• 将“Integer Display 7 Segments”拖到左侧
• 在“Digits”窗口的左侧选择“Integer Display 7 Segments1”并在属性窗口中将“Count Digits”设置为2
• 将另一个“Integer Display 7 Segments”拖到左侧
• 在“Digits”窗口的左侧选择“Integer Display 7 Segments2”并在属性窗口中将“Count Digits”设置为2，“Leading Zeroes”设置为True
• 关闭“数字”窗口
• 选择“UpDownCounter1”并在属性窗口中选择：“Initial Value”并单击图钉图标并选择“Integer SinkPin”Max > Roll Over”到False“Min > Roll Over”到False和Min Value到0。

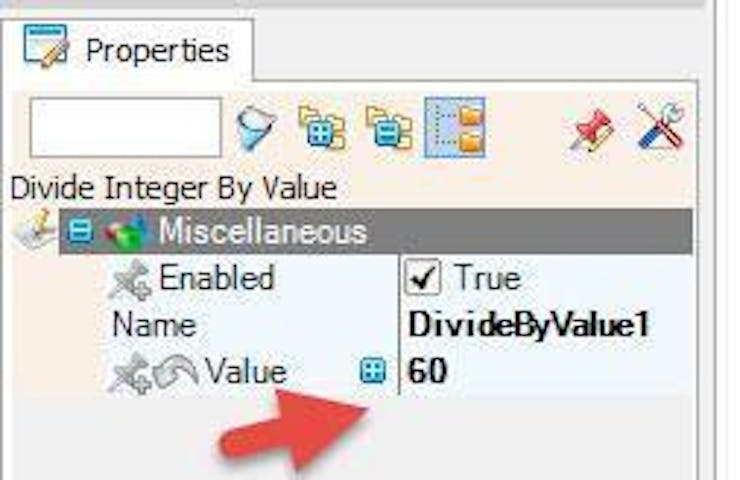

• 选择“DivideByValue1”并在属性窗口中将值设置为 60
• 选择“MultiplyByValue1”并在属性窗口中将值设置为 60
• 选择“SubtractValue1”并在属性窗口中选择“值”并单击“Pin”图标并选择“Integer SinkPin”
• 选择“PulseGenerator1”并在属性窗口中
• 选择“启用”并单击图钉图标并选择“布尔 SinkPin”并将“启用”设置为 False

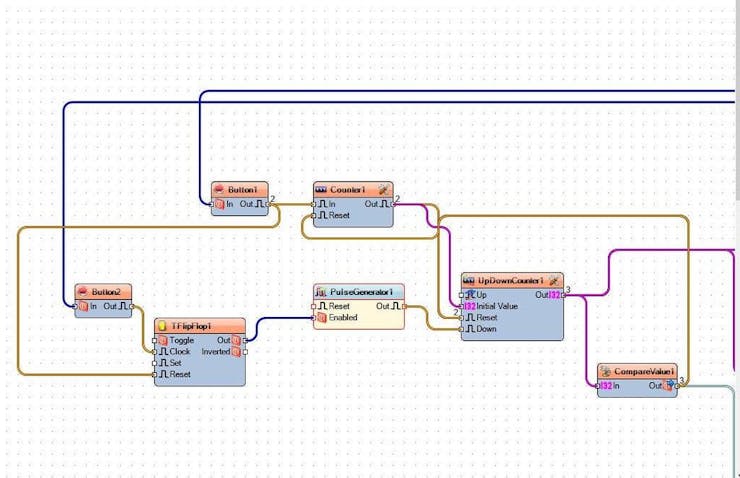

第 6 步：在 Visuino Connect 组件中

• 将“PulseGenerator1”引脚输出连接到“UpDownCounter1”引脚向下
• 将“UpDownCounter1”引脚输出连接到“DivideByValue1”引脚输入和“SubtractValue1”引脚输入
• 将“DivideByValue1”引脚输出连接到“MultiplyByValue1”引脚输入和“Display1”>“Integer Display 7 Segments1”引脚输入
• 将“MultiplyByValue1”引脚输出连接到“SubtractValue1”引脚值
• 将“SubtractValue1”引脚输出连接到“Display1”>“Integer Display 7 Segments2”引脚输入
• 将“Display1”引脚时钟连接到 Arduino 数字引脚 10
• 将“Display1”引脚数据连接到 Arduino 数字引脚 9
• 将 Arduino 数字输出引脚 [4] 连接到“Button1”引脚 [输入]
• 将 Arduino 数字输出引脚 [5] 连接到“Button2”引脚 [输入]
• 将“Bu​​tton1”引脚[Out]连接到“Counter1”引脚[In]和“TFlipFlop1”引脚[Reset]
• 将“Bu​​tton2”引脚[Out]连接到“TFlipFlop1”引脚[Clock]
• 将“TFlipFlop1”引脚[Out]连接到“PulseGenerator1”引脚[启用]
• 将“Counter1” pin[Out] 连接到“UpDownCounter1”，首先连接到 pin[Reset]，然后连接到 pin[Initial Value]
• 将“UpDownCounter1”连接到“CompareValue1”引脚[In]
• 将“CompareValue1”引脚[Out]连接到“Arduino”数字引脚[7]，该引脚将用于打开继电器
• 首先将“CompareValue1”引脚[Out]连接到“Counter1”引脚[Reset]，然后连接到“UpDownCounter1”引脚[Reset]

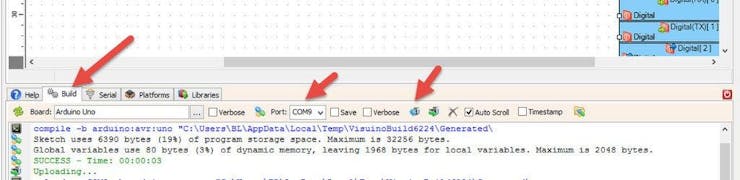

第 7 步：生成、编译和上传 Arduino 代码

在 Visuino 中，点击底部的“构建”选项卡，确保选择了正确的端口，然后点击“编译/构建和上传”按钮。

第 8 步：播放
如果您为 Arduino 模块供电，LED 显示屏将显示 00:00，如果您开始按下 .a 按钮（连接到引脚 4），显示屏上的时间将每次增加 1 秒，一旦您设置了时间，请按下另一个按钮开始倒计时。在倒计时零时，继电器将打开灯泡。

如果您对此项目有任何想法、意见或问题，请在下方留言。
