基于ESP32的登山相机

发布时间:2021-10-31
分享到:

基于ESP32的登山相机

发布时间:2021-10-31
分享到:

我经常去山上爬山,也想拍些风景或登山路线的照片。我不想拖着的大相机(每一克都很重要!)在300米的高度从口袋里掏出手机?... 没门!

老实说,头盔上的动作凸轮看起来也很傻,我很快就会把它拆掉。

所以我制作了自己的登山相机,重量轻(50g),价格便宜,一只手就能操作。仅适用于照片,不适用于视频

补给品

  • ESP32-Cam
  • 微型 SD 卡
  • 锂电池充电电路
  • 锂聚合物电池 150 毫安时
  • 按钮
  • PVC工艺板、螺丝、电缆

第 1 步:构建

我使用了 Sara 和 Rui Santos 的项目,我稍作修改。感谢 Sara 和 Rui。在制作并保存图片后,Santos-sketch 将 ESP-Cam 发送到深度睡眠。深度睡眠模式需要非常低的能量,但它仍然需要能量!

我的版本仅由我的手指按压 5 秒钟提供动力。这样,150毫安时的电池续航约160张照片!一只手五秒?在良好的保护点攀登时,这通常没有问题。

第 2 步:组装

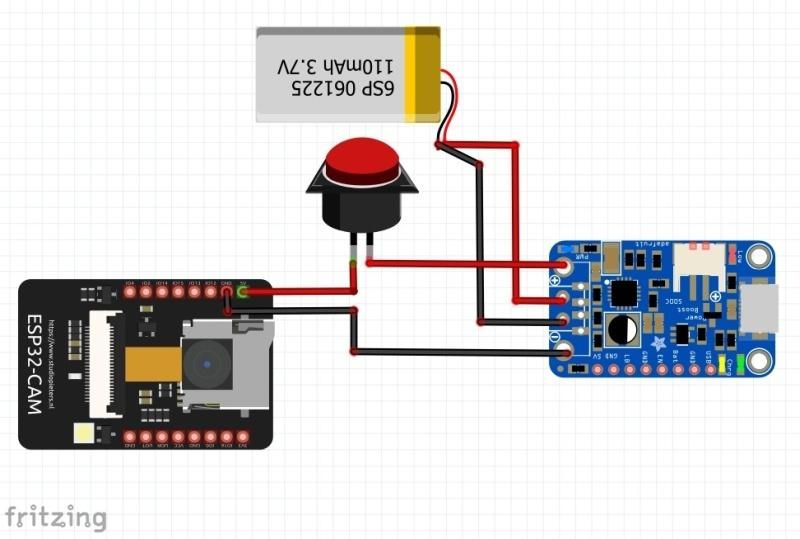

按照步骤 1 的 Fritzing 草图中的说明连接所有部件。电缆的长度取决于您要赋予相机的形状。我的设计非常紧凑,外壳中的电子设备(第 3 步)不需要任何额外的固定或胶水。这样我就可以轻松访问 SD 卡和充电插座。

作为 ESP32-cam 的连接器,我使用 Dupont 插头,但没有塑料套管,它占用太多空间。相反,我用小的热缩管将金属绝缘。

然后您可以将草图加载到 ESP32-cam 上。网上有很多很好的教程。

快照-Cam1.ino

第 3 步:外壳

没有 3D 打印机:

对于这个项目,我第一次使用 PVC 片材。我首先确定相机内部的大致尺寸,大约 48 x 31 x 21 毫米。我用木头剪下了这本书。我还在木头上切割和雕刻了空心的对应物。我必须记住将板的厚度加到尺寸上两倍。

我用切刀切割了一块 PVC 板,大约 120 x 100 毫米,以便为螺钉留出空间。用热风枪或好的吹风机(使用钳子!)均匀加热床单。当片材变软时,我将片材放在中空模具上并用冲头将其牢固地压入到位。等待一分钟,直到塑料冷却。

[在图片中你可以看到一个失败的试验:塑料不够热。]

3D打印机:

当然,如果你有一台3d打印机,你可以自己快速制作一个合适的案例。

第 4 步:外壳:安装

把所有东西放在一起,为开关钻一个合适的孔,为相机镜头钻一个合适的孔。将一个足够大的盖子放在外壳底部并钻四个螺丝孔,如图所示。插入螺钉和螺母。然后才根据需要切割底部和顶部。另一个用于循环的孔会很方便。

第 5 步:使用

将格式化的 micro SD 卡插入 ESP32-Cam 上的插槽中,通过 USB 为锂电池充电并用螺钉关闭盒子。现在您的攀爬凸轮已准备就绪。

按下开关约 5 秒钟。当闪光灯熄灭时(你可以看到它透过塑料发出一点光),图像被保存,你可以松开开关。

我的凸轮不防水,但它已经在几次爬升中幸存下来。

我可以将它系在背包的肩带上,它不会打扰我,而且随时可用。

这和过去的数字前时代一样令人兴奋:当时没有显示器,必须等到照片冲洗干净。是的,有些照片也没有好转 - 就像过去一样!
