基于 ZK-4KX 的实验室电源制作

发布时间:2021-10-24
分享到:

基于 ZK-4KX 的实验室电源制作

发布时间:2021-10-24
分享到:

本方案是一个基于 ZK-4KX 的实验室电源制作方案。

电源装置是每个实验室中最常用的设备。众所周知,商用设备非常昂贵,并不是每个人都买得起。这次我将向您展示如何制作一个电源装置,如果您有一台笔记本电脑或类似设备的旧电源,它的成本将低于 10 美元。

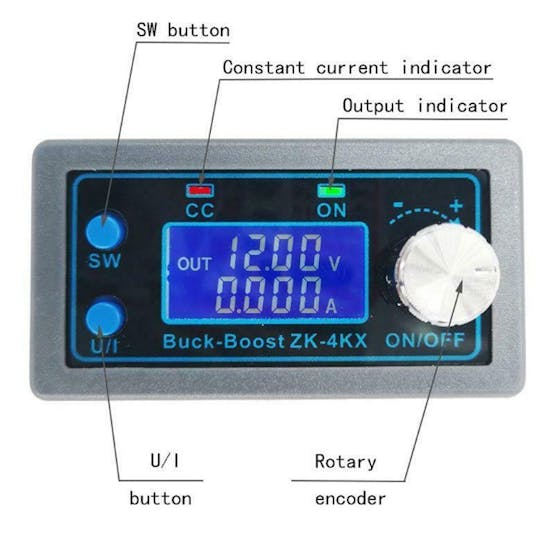

该设备的核心是这个小型模块 ZK-4KX 降压-升压转换器,可以在其中一家网上商店以非常低的价格买到它。具体来说,我在 eBay 上总共花了 8.6 美元买了它。这个惊人的小模块几乎具有昂贵的商用电源所具有的所有功能。

我认为最重要的功能是恒流设置,它肯定会为您节省大量电子元件和设备。另一个优点是使用旋转编码器代替标准电位计,它在物理上更加耐用,并且所需的值可以逐步更改,并且可以非常精确地进行调整。这是一个升降压 DC-DC 转换器,这意味着我们可以在输入端提供 5V 到 30V 范围内的任何电压,而在输出端,我们得到 0.5V 到 30V 的电压。在这个特定的例子中,我在输入端设置了 12V,在输出端,我们得到了 0.5V 到 30V 范围内的电压。我们需要记住,可以为输出充电的总功率比输入电源的总功率略低(约 20%)。在我写这篇评论的时候,

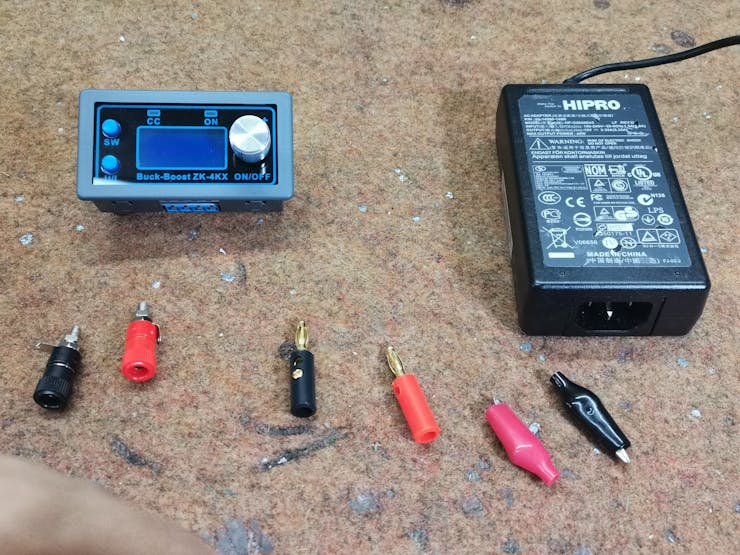

我们制作设备所需的只是以下几个部分:

- 我使用的电源输出为 12 V 3.3 A或最大输出功率为 40 W。这意味着在电源的输出端,我们将能够连接最大功率约为 34 W。当然,在输入端,我们可以使用更强大的电源,例如来自笔记本电脑的 90 W功率,然后在输出端我们将获得两倍的功率。但是,附加冷却的最大功率不应超过 120 W。连接非常简单,我们所要做的就是将电源连接到 V-in,将端子连接到 V-out。

首先,最重要的是学习如何将电压设置为正确的值,以及如何打开它并设置 CC 模式。只需按一下 U / I 按钮,我们就可以输入电压设置,然后使用编码器上的按钮,我们可以选择一个更改步骤。通过向左和向右转动,我们改变了电压值。再次按下 U / I 按钮,我们进入恒流模式,现在以与旋转编码器相同的方式,我们可以设置输出的最大允许电流。

现在让我们做一个简短的实验:

让我们以最高允许电压为 3.2 伏的高亮度白光 LED 为例,流过它的电流高达 20 mA。在正常模式下将其连接到电源上的 12V。正如我们所看到的,二极管会强烈点亮几毫秒,然后烧毁,因为非常大的电流会流过它。在正常模式下将其连接到电源上的 12V。正如我们所看到的,二极管会强烈点亮几毫秒,然后烧毁,因为非常大的电流会流过它。在正常模式下将其连接到电源上的 12V。正如我们所看到的,二极管会强烈点亮几毫秒,然后烧毁,因为非常大的电流会流过它。在正常模式下将其连接到电源上的 12V。正如我们所见,二极管会强烈点亮几毫秒,然后烧毁,因为非常大的电流会流过它。通过这种方式,我们可以保护非常昂贵和敏感的电子元件,特别是要记住,使用此设备,我们通常会为自制和未经测试的设备供电。

例如,我们第一次测试了一个100W的自制音频放大器,额定电流为几安培,所谓的静音电流为30mA,这对于此类放大器来说是常见的。现在我们在CC模式下调整电源,最大电流大约 100 mA。第一次打开放大器时,如果一切正常,它会正常工作,并汲取大约30到50毫安的电流,但如果我们出现连接错误或短路,这在DIS中很常见设备,CC LED 会亮起,只有 100 mA的电流会流过电路,这对电子元件是完全无害的。这样我们就保护了昂贵的输出晶体管,我们可以继续检查和测试设备。

另外别忘了,这个小模块拥有所有的内部保护,比如短路、过载、过热等……这让他可以在实验室条件下安全、长期地工作。

我们也可以用这个设备给锂电池充电。为此,我们将电压设置为 4.1 V,电流设置为大约 500 mA。这样,这是一个恒流——恒压电池充电器。当充电电流接近于零时,即为充满。

最后,将设备安装在由 PVC 板制成并涂有自粘彩色壁纸的合适盒子中。

如果您对此项目有任何想法、意见或问题,请在下方留言。
