在本方案中，你将学习如何使用 Visuino 程序将 SSD1331 OLED 显示器和 ST7789 显示器连接到 Arduino。

第 1 步：所需的内容

• Arduino UNO（或任何其他 Arduino）
• SSD1331 OLED 显示屏
• ST7789 显示器
• 面包板
• 跳线
• Visuino 程序

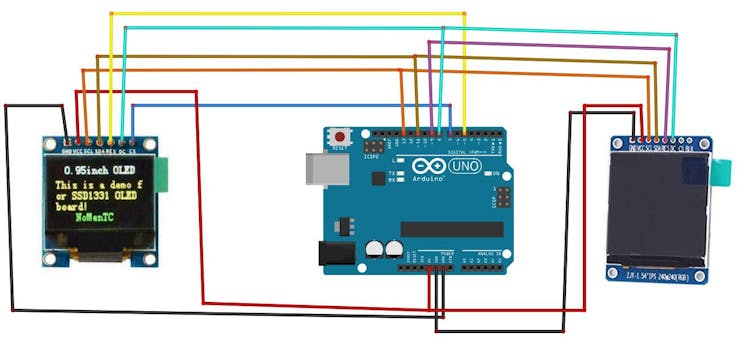

第 2 步：电路

• 将 Arduino 5V 连接到 ST7789-LCD 引脚 VCC
• 将 Arduino 5V 连接到 ST7789-LCD 引脚 BLK
• 将 Arduino GND 连接到 ST7789-LCD 引脚 GND
• 将 ST7789-LCD 引脚 SCL 连接到 Arduino 数字引脚 13
• 将 ST7789-LCD 引脚 SDA 连接到 Arduino 数字引脚 11
• 将 ST7789-LCD 引脚复位连接到 Arduino 数字引脚 9
• 将 ST7789-LCD 引脚 DC 连接到 Arduino 数字引脚 8
• 将 SSD1331-Display pin[CS] 连接到 Arduino 数字 pin[7]
• 将 SSD1331-Display pin[DC] 连接到 Arduino 数字 pin[8]
• 将 SSD1331-Display pin[RES] 连接到 Arduino 数字 pin[5]
• 将 SSD1331-Display pin[SDA] 连接到 Arduino 数字 pin[11]
• 将 SSD1331-Display pin[SCL] 连接到 Arduino 数字 pin[13]
• 将 SSD1331-Display pin[VCC] 连接到 Arduino 正极 pin[+5V]
• 将 SSD1331-Display pin[GND] 连接到 Arduino 接地 pin[GND]

第 3 步：启动Visuino，选择Arduino UNO Board Type

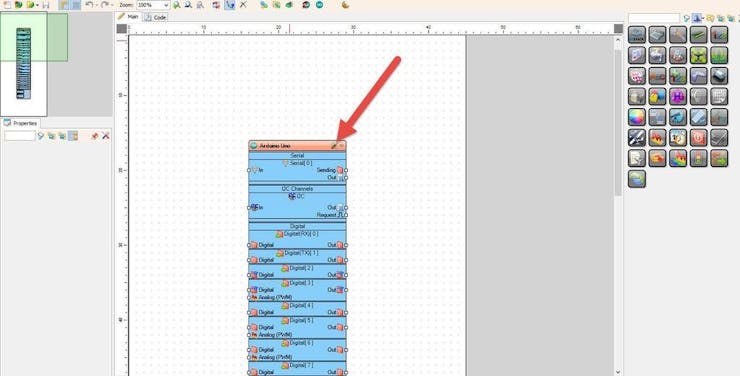

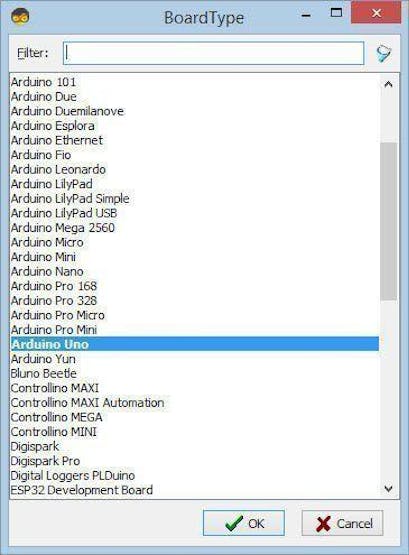

如第1张图所示启动Visuino 点击Visuino中Arduino组件（图1）上的“工具”按钮，出现对话框后，选择“Arduino UNO”，如图2所示

第 4 步：在 Visuino 中添加和连接组件

添加“数字多源合并”组件

添加“ SSD1331 OLED Display (SPI) ”组件

添加“ TFT彩色显示器ST7735/ST7789 ”组件

选择“ Display1 ”组件并在属性窗口中选择类型：dtST7789_240_240

• 双击“ DisplayOLED1 ”组件，在“元素”窗口中将“绘制文本”拖到左侧，在“属性”窗口中将大小设置为 3，将文本设置为：SPI1
• 关闭元素窗口
• 双击“ Display1 ”组件，在“元素”窗口中将“绘制文本”拖到左侧，在“属性”窗口中将大小设置为 3，将文本设置为：SPI2
• 关闭元素窗口

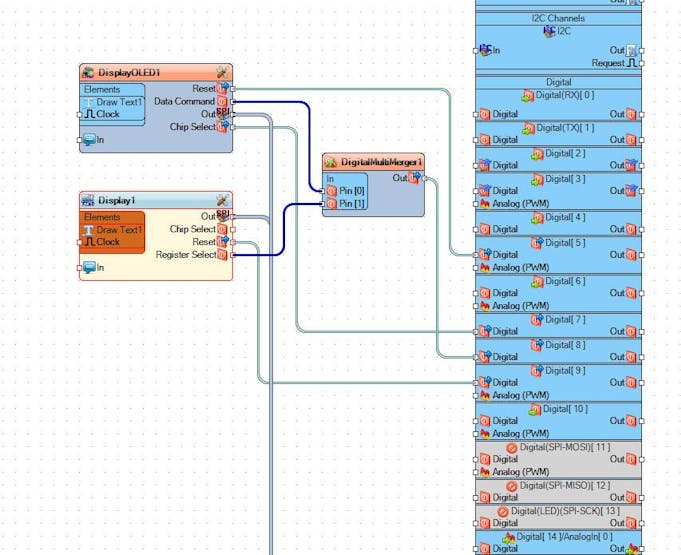

• 将“ DisplayOLED1 ”引脚 [Reset] 连接到Arduino数字引脚 [5]
• 将“ DisplayOLED1 ”引脚 [Data Command] 连接到DigitalMultiMerger1引脚 [0]
• 将“ DisplayOLED1 ”引脚 [Out SPI ] 连接到Arduino引脚 [ SPI In]
• 将“DisplayOLED1”引脚 [Chip Select] 连接到 Arduino 数字引脚 [7]
• 将Display1引脚输出SPI连接到Arduino板引脚SPI输入
• 将Display1引脚复位连接到Arduino板数字引脚 9
• 将Display1引脚寄存器选择连接到DigitalMultiMerger1引脚 [1]
• 将DigitalMultiMerger1引脚 [Out]连接到Arduino板数字引脚 8

第 5 步：生成、编译和上传 Arduino 代码

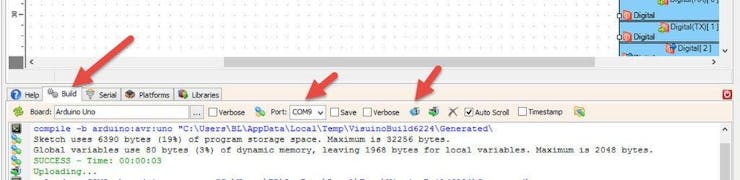

在 Visuino 中，点击底部的“构建”选项卡，确保选择了正确的端口，然后点击“编译/构建和上传”按钮。

第 6 步：播放
如果为 Arduino UNO 模块供电，一个显示器将显示文本“SPI1”，另一个显示器将显示文本“SPI2”。

到此已使用 Visuino 完成了该项目。

如果您对此项目有任何想法、意见或问题，请在下方留言。
