成本低于30元的DIY迷你冰箱
发布时间:2021-08-31
分享到:

冰箱已经成为我们日常生活中不可获取的一部分。他们像其他机器一样彻底改变了食品行业。我们甚至无法想象没有冰箱的生活。即使它们看起来像复杂的机器,您自己的迷你冰箱也可以不到 30 美元

第 1 步:工具和材料

尽管建造冰箱听起来很复杂,但实际上并不需要任何复杂的部件来建造它,下面列出了必要的工具和材料

  • 多木材(5mm)
  • 珀耳帖模块(TEC-12710)
  • 开箱刀
  • 胶枪
  • 强力胶
  • 大散热器和大风扇
  • 小散热器和一个小风扇
  • 导热膏
  • 有机玻璃
  • 小铰链
  • 12V 15A 电源(我用的是电脑电源)
  • 6 厘米长 M3 螺栓

第 2 步:3D模板

打印模板并将其复制到木材商,中并切割出来切割后确保您拥有如图所示的所有部件,背面板上的孔需要根据您使用的小散热器的尺寸进行。。

第 3 步:电子产品

正如我之前提到的,电子设备并不复杂,只需按照下面给出的步骤操作即可

  • 取下 2 个散热器和 Peltier 模块在背板的每一侧放置一个散热器 小散热器可以插入孔中,大散热器可以使用螺钉固定 不要忘记将 Peltier 模块放在它们之间使热面朝向大散热器,冷面朝向冷面也添加一些导热膏(图 2)
  • 将大风扇拧在大散热器上,将小风扇拧在小散热器上(图 3),风扇应放在散热器上,以便将空气吹入而不是吹出

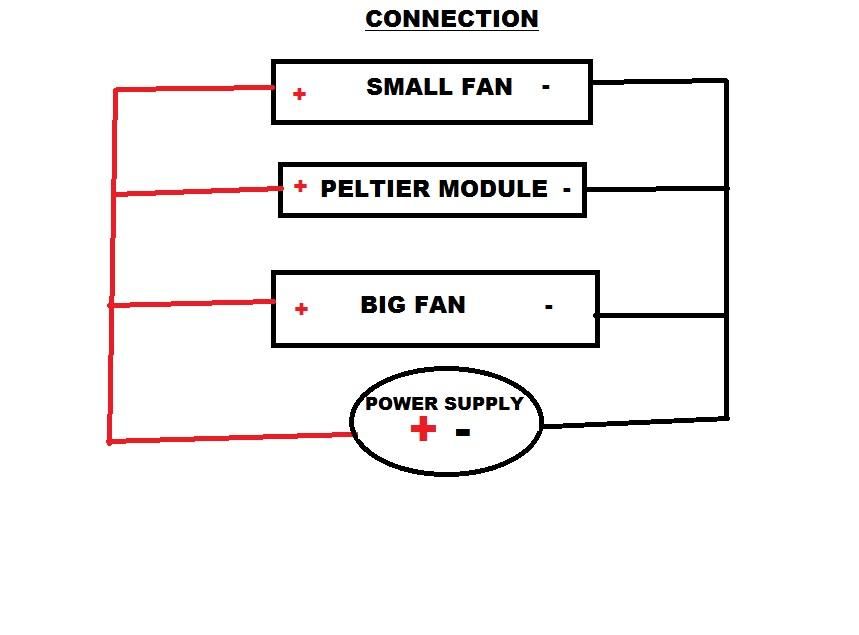

  • 所有组件都需要并联,即2个风扇的正极线和Peltier模块连接到电源的正极,三个组件的负极连接到电源的负极9image 4)

第 4 步:粘合

图1

图2

图3

图4

  • 取图 1 中所示的 4 块,并使用一些胶水和常识将它们粘合在一起,这样您就可以获得如图(图 1)所示的矩形框架
  • 现在取下我们连接电子设备的背面(上一步)并将其粘在矩形框架上,这样较小的散热器在盒子内,而较大的散热器在盒子外(图 2)
  • 取出门片并将有机玻璃插入其中,在边缘涂上热胶以填补缝隙
  • 用铰链和强力胶将门片固定在盒子上(图 3)

锁定机制

对于锁定机制,我使用了 2 个从旧 DVD 中回收的小磁铁,其中一个用强力胶粘在门上,另一个粘在盒子边缘,不要忘记在粘合前检查磁铁的磁极(图 4)

第5步:细节调整

为了使它看起来更像冰箱,我添加了一些油漆并添加了一些细节,这一步是可选的,您可以根据需要自定义它

总结

现在你的卧室里已经有自己的diy迷你冰箱了,你可以开始冷藏你的东西,而且你不必担心晚上偷偷溜进厨房,因为你的房间里有自己的冰箱。即使冰箱不能制冰,温度也可以低至 17 到 20 度,随时可以畅快痛饮您的冰镇饮料。
