DIY便宜又方便制作的PEMF磁疗仪
发布时间:2021-08-26
分享到:

脉冲电磁场​​ (PEMF) 疗法是一种安全、无创的减轻疼痛和炎症的方法。此外,脉冲电磁场​​疗法通过帮助身体细胞的能量输出和再生来改善睡眠、精神集中和身体的整体表现。

临床研究表明,PEMF 能够:

  • 增加流通量
  • 减少炎症
  • 加速骨骼愈合
  • 增强肌肉功能
  • 减少压力的影响
  • 改善血液氧合,等等。

该设备的构造基于以数百至数千美元的价格出售的商业此类设备。我的目标是让更多负担不起的人可以使用这种易于构建且功能强大的设备。为此,我完全用现成的模块制作了该设备,因此它的生产只需要具备电子和焊接的基本知识。因此,不带电源的设备成本不超过 10 美元。

硬件组件

  • 小信号发生器模块
  • 19V笔记本电源×1
  • MOSFET 触发开关驱动模块×1

手动工具和制造机器

  • 烙铁(通用)
  • 焊锡丝,无铅

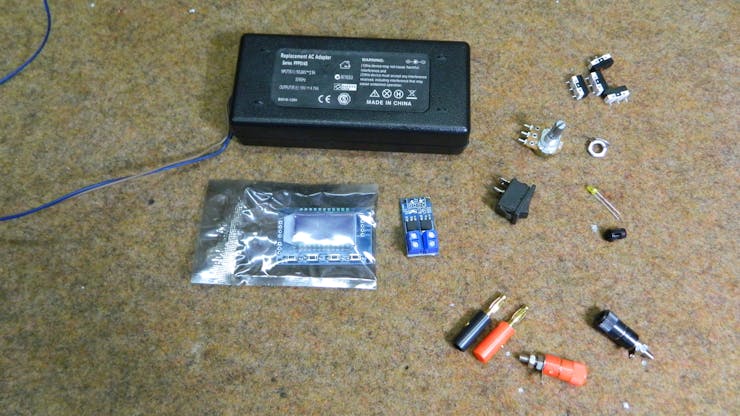

它非常简单,只包含几个组件:

  • 旧笔记本电脑的 19V 电源
  • 电位器
  • MOSFET 触发开关驱动模块
  • 和小信号发生器模块

电路图:

视频演示:

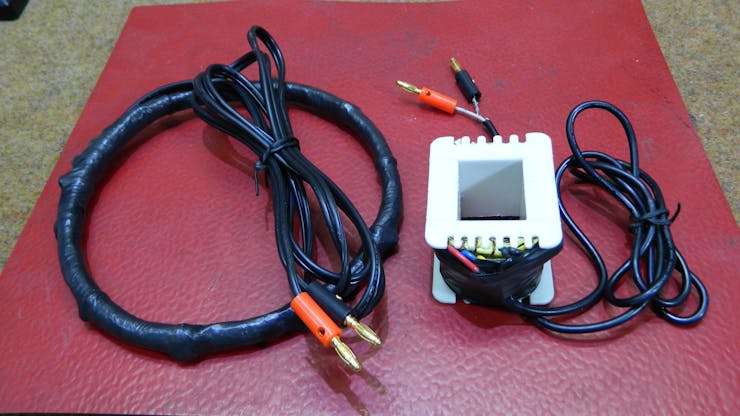

线圈制作技巧:

根据我们使用设备的身体的哪个部分,可以制作不同的线圈。它们应该具有大约 15 微 H 的电感。我制作了两个不同的线圈:一个包含 200 根绕线铜线(从 0.2 到 0.4 平方毫米)在空气中直径为 17 厘米的磁芯,其次是为了获得更强和更集中的磁场,您可以制作直径更小的线圈,但具有相同的阻抗。例如,一个 8 厘米直径的线圈应该有大约 300 个绕组。您可以在给定的线圈计算器计算后创建自定义线圈哦下面的链接:

https://www.66pacific.com/calculators/coil-inductance-calculator.aspx

重要的是线圈的欧姆电阻不应小于 4 欧姆。磁通量的强度约为 20 高斯。

尽管我个人在使用它时有很多积极的经验,但我不是医疗人员,无法讨论该设备的效果。我也可以肯定地说,低频磁场绝对没有负面影响,除非是禁忌人群(怀孕、心脏起搏器、出血、活动性肺结核、恶性肿瘤)。事实上,MRI 成像使用的磁场比 PEMF 强数千倍,我们都知道这种成像是完全无害的。最后,将设备安装在涂有自粘墙纸的合适塑料盒中即可完成制作。
