基于Arduino 和 OLED 显示器的太空垃圾游戏

发布时间：2021-08-18
分享到：

基于Arduino 和 OLED 显示器的太空垃圾游戏

发布时间：2021-08-18
分享到：

亲爱的朋友们，在本教程中，我们将构建一个 Arduino 驱动的游戏。这是经典的太空垃圾游戏！

硬件组件

  • 阿杜诺UNO×1（或者任何其他像 Attiny85 这样的 Arduino 兼容微控制器就足够了）
  • OLED 显示屏 128x64×1  ( i2c 和 SPI 都可以工作）
  • 按钮开关 12mm ×3（SparkFun 按钮开关 12mm）
  • 电阻 10k 欧姆× 3
  • 通用印刷电路板×1（ 或者你可以在面包板上制作）
  • 母头 8 位 1 排 (0.1") ×1
  • 公头 40 位置 1 排 (0.1") ×1
  • 4xAA 电池座×1

软件应用程序和在线服务
Arduino IDE

手动工具和制造机器

  • 烙铁（通用）
  • 焊锡丝，无铅

欢迎使用Pi BOTS MakerHub。今天我们将使用Arduino 和 OLED 显示器制作游戏。

我建议使用具有 I2C 或 SPI 通信的 128x64 像素 OLED 显示器，以及更小的 Arduino（如 PRO Mini）。但是我使用 Arduino UNO，因为由于COVID19无法购买组件。我们也可以使用ATtiny85制作这个游戏机。

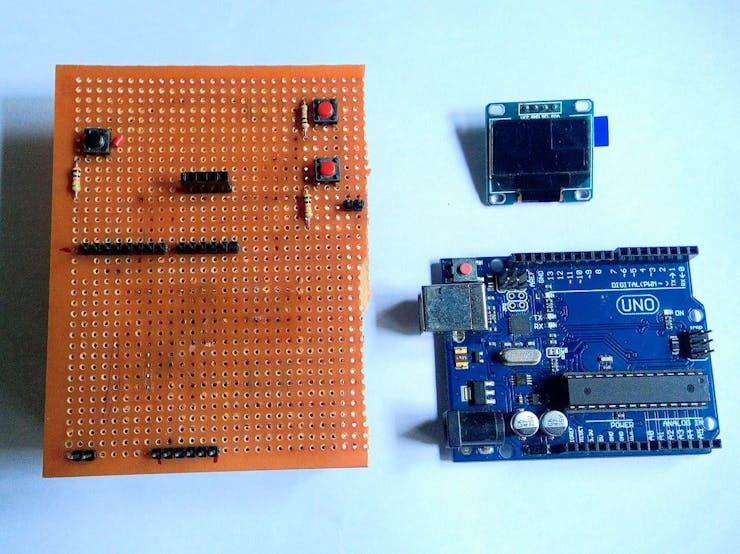

第 1 步：获取所有零件
该项目非常简单且易于构建。构建此项目所需的部件如下：

  • Arduino UNO 或任何其他同等产品
  • OLED 显示屏 128x64
  • 按钮
  • 10k 欧姆电阻
  • PCB或面包板
  • 公母连接器或跨接电缆

第 2 步：构建原型电路

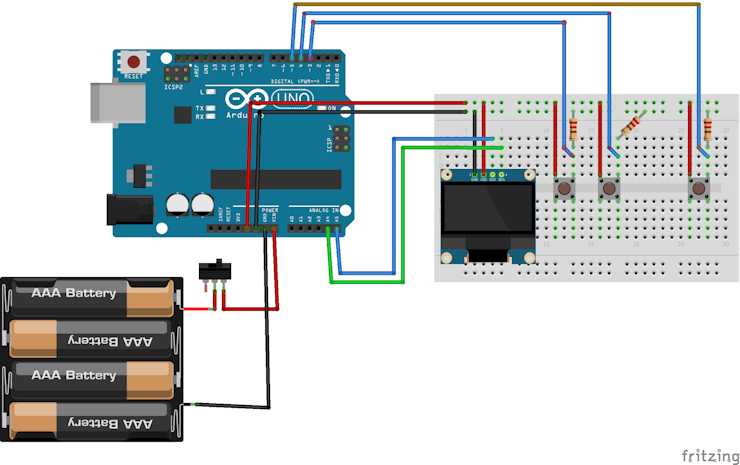

连接非常简单。连接图如下。

连接 OLED显示器

  • 显示器的 Vcc 连接到 Arduino 的 5V 输出。
  • 显示器的 GND 连接到 Arduino GND 引脚。
  • 显示器的 SDA 引脚连接到 Arduino 的 A4 或 SDA 引脚。
  • 显示器的 SCL 引脚连接到 Arduino 的 A5 或 SCL 引脚。

连接按钮

  • Arduino D3的向上按钮
  • Arduino D4的向下按钮
  • Arduino D5 的点火按钮

第 3 步：编程 Arduino

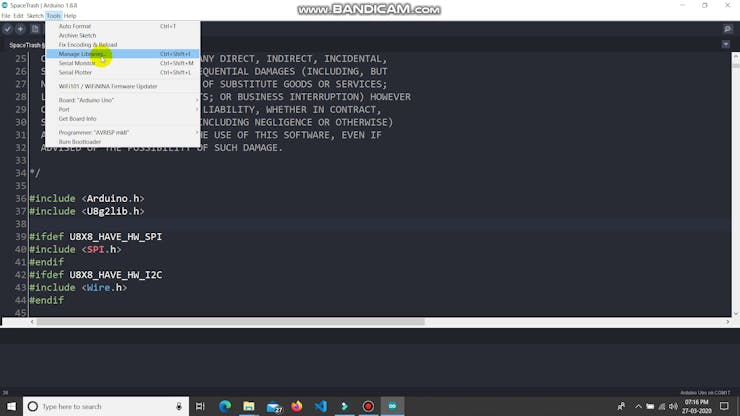

在我们可以对 Arduino 进行编程之前，我们需要为 OLED 显示器安装U8G2 库。安装 U8G2 库并将代码上传到 Arduino 的步骤如下图所示。

第 4 步：观看我们的视频以确保您已正确完成

第 5 步 ：电路原理图：

第 6 步 ：Arduino代码：点击下载

在 Arduino IDE 中打开，安装 U8G2 库，然后上传

/*

  太空垃圾网

  通用 8 位图形库( https://github.com/olikraus/u8g2/ )

  版权所有( c )  2016 , olikraus@gmail.com
  版权所有。

  以源代码和二进制形式重新分发和使用，无论是否修改，
  在满足以下条件的情况下是允许的：

  * 重新分发源代码必须保留上述版权声明，此列表
    条件和以下免责声明。

  * 以二进制形式重新分发必须复制上述版权声明，这
    文件和/或其他文件中的条件列表和以下免责声明
    分发时提供的材料。

  本软件由版权持有人提供，并且
  贡献者“按原样”和任何明示或暗示的保证，
  包括但不限于对
  特定用途的适销性和适用性
  已拒绝。在任何情况下，版权持有人或
  贡献者应对任何直接、间接、偶然、
  特殊的、示范性的或间接的损害（包括但
  不限于替代品或服务的采购；
  使用、数据或利润的损失；或业务中断）但是
  引起的和基于任何责任理论，无论是在合同中，
  严格责任或侵权（包括疏忽或其他）
  因使用本软件而以任何方式产生，即使
  已告知此类损坏的可能性。

*/

#include <Arduino.h>
#include <U8g2lib.h>

#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
＃万一
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
＃万一

// 请取消注释下面的构造器行之一
// U8g2 构造器列表（图片循环页面缓冲区）
//完整列表在这里：https://github.com/olikraus/u8g2/wiki/u8g2setupcpp
// 请根据您的设置更新引脚编号。如果未连接复位引脚，则
使用 U8X8_PIN_NONE
//U8G2_NULL u8g2 ( U8G2_R0 ) ;     // 空设备，一个 8x8 像素的显示器，什么都不做
// U8G2_SSD1306_128X64_NONAME_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1306_128X64_NONAME_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 12 , /* dc = */ 4 , /* reset = */ 6 ) ;     // Arduboy （生产，Kickstarter 版）
//U8G2_SSD1306_128X64_NONAME_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SSD1306_128X64_NONAME_1_3W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* reset = */ 8 ) ;
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE ) ;
//U8G2_SSD1306_128X64_ALT0_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE ) ;    // 与 NONAME 变体相同，但可以解决“每 2 行被跳过”的问题
//U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* reset = */ 8 ) ;
//U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2 ( U8G2_R0, /* clock = */ SCL, /* data = */ SDA, /* reset = */ U8X8_PIN_NONE ) ;    // 没有重置显示的所有板
//U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2 ( U8G2_R0, /* clock = */ 16 , /* data = */ 17 , /* reset = */ U8X8_PIN_NONE ) ;    // ESP32 Thing，纯软件模拟 I2C
//U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE, /* clock = */ 16 , /* data = */ 17 ) ;    // ESP32 Thing，带引脚重新映射的硬件 I2C
// U8G2_SSD1306_128X64_NONAME_1_6800 u8g2 （ U8G2_R0，13，11，2，3，4，5，6，A4，/ *使能= * / 7，/ * CS = * / 10，/ * DC = * / 9，/ *复位= */ 8 ) ;
// U8G2_SSD1306_128X64_NONAME_1_8080 u8g2 （ U8G2_R0，13，11，2，3，4，5，6，A4，/ *使能= * / 7，/ * CS = * / 10，/ * DC = * / 9，/ *复位= */ 8 ) ;
//U8G2_SSD1306_128X64_VCOMH0_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;     // 与 NONAME 变体相同，但最大化 setContrast ()范围
//U8G2_SSD1306_128X64_ALT0_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;     // 与 NONAME 变体相同，但可以解决“每 2 行被跳过”的问题
//U8G2_SH1106_128X64_NONAME_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SH1106_128X64_NONAME_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE ) ;
//U8G2_SH1106_128X64_VCOMH0_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;         // 与 NONAME 变体相同，但最大化 setContrast ()范围
//U8G2_SH1106_128X64_WINSTAR_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;         // 与 NONAME 变体相同，但使用更新的 SH1106 初始化序列
//U8G2_SH1106_72X40_WISE_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SH1107_64X128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SH1107_128X128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SH1107_128X128_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ 8 ) ;
//U8G2_SH1107_PIMORONI_128X128_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ 8 ) ;
//U8G2_SH1107_SEEED_128X128_1_SW_I2C u8g2 ( U8G2_R0, /* clock = */ SCL, /* data = */ SDA, /* reset = */ U8X8_PIN_NONE ) ;
//U8G2_SH1107_SEEED_128X128_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE ) ;
//U8G2_SH1107_SEEED_96X96_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SH1108_160X160_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SH1122_256X64_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;                 // 在 u8g2.h 中启用 U8G2_16BIT
//U8G2_SSD1306_128X32_UNIVISION_1_SW_I2C u8g2 ( U8G2_R0, /* clock = */ 21 , /* data = */ 20 , /* reset = */ U8X8_PIN_NONE ) ;    // Adafruit Feather M0 Basic Proto + FeatherWing OLED
//U8G2_SSD1306_128X32_UNIVISION_1_SW_I2C u8g2 ( U8G2_R0, /* clock = */ SCL, /* data = */ SDA, /* reset = */ U8X8_PIN_NONE ) ;    // Adafruit Feather ESP8266/32u4 板 + FeatherWing OLED
//U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE ) ;    // Adafruit ESP8266/32u4/ARM 板 + FeatherWing OLED
//U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE, /* clock = */ SCL, /* data = */ SDA ) ;    // 使用 ESP8266 HW I2C 重新映射引脚
//U8G2_SSD1306_128X32_WINSTAR_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE, /* clock = */ SCL, /* data = */ SDA ) ;    // 使用 ESP8266 HW I2C 重新映射引脚
//U8G2_SSD1306_64X48_ER_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE ) ;    // EastRising 0 .66 " OLED 分线板，Uno：A4=SDA，A5=SCL，5V 供电
//U8G2_SSD1306_48X64_WINSTAR_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);
//U8G2_SSD1306_64X32_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);
//U8G2_SSD1306_64X32_1F_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);
//U8G2_SSD1306_96X16_ER_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE); // EastRising 0.69" OLED
// U8G2_SSD1322_NHD_256X64_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     // 在 u8g2.h 中启用 U8G2_16BIT
//U8G2_SSD1322_NHD_256X64_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;     // 在 u8g2.h 中启用 U8G2_16BIT
// U8G2_SSD1322_NHD_128X64_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1322_NHD_128X64_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD1325_NHD_128X64_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1325_NHD_128X64_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD0323_OS128064_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD0323_OS128064_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD1326_ER_256X32_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;          //实验司机为ER-OLED018-1
//U8G2_SSD1327_SEEED_96X96_1_SW_I2C u8g2 ( U8G2_R0, /* clock = */ SCL, /* data = */ SDA, /* reset = */ U8X8_PIN_NONE ) ;     // Seeedstudio Grove OLED 96x96
//U8G2_SSD1327_SEEED_96X96_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE ) ;     // Seeedstudio Grove OLED 96x96
// U8G2_SSD1327_EA_W128128_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1327_EA_W128128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SSD1327_EA_W128128_1_SW_I2C u8g2 ( U8G2_R0, /* clock = */ 5 , /* data = */ 4 , /* reset = */ U8X8_PIN_NONE ) ;
//U8G2_SSD1327_EA_W128128_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE ) ;
// U8G2_SSD1327_MIDAS_128X128_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1327_MIDAS_128X128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD1327_WS_128X128_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1327_WS_128X128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD1329_128X96_NONAME_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1329_128X96_NONAME_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD1305_128X32_NONAME_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1305_128X32_NONAME_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD1305_128X32_ADAFRUIT_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1305_128X32_ADAFRUIT_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD1305_128X64_ADAFRUIT_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1305_128X64_ADAFRUIT_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD1309_128X64_NONAME0_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1309_128X64_NONAME0_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_SSD1309_128X64_NONAME2_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SSD1316_128X32_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SSD1316_128X32_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SSD1317_96X96_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;   // 未测试，未确认
//U8G2_SSD1317_96X96_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;      // 未测试，未确认
//U8G2_SSD1318_128X96_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_SSD1318_128X96_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_LD7032_60X32_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 11 , /* data = */ 12 , /* cs = */ 9 , /* dc = */ 10 , /* reset = */ 8 ) ;     // SW SPI纳米板
//U8G2_LD7032_60X32_1_4W_SW_I2C u8g2 ( U8G2_R0, /* clock = */ 11 , /* data = */ 12 , /* reset = */ U8X8_PIN_NONE ) ;     // 未测试！
// U8G2_UC1701_EA_DOGS102_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_UC1701_EA_DOGS102_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_PCD8544_84X48_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;     // 诺基亚5110显示器
//U8G2_PCD8544_84X48_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;                         // 诺基亚5110显示器
//U8G2_PCF8812_96X65_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;     // 也可以是 PCF8814
//U8G2_PCF8812_96X65_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;                         // 也可以是 PCF8814
//U8G2_HX1230_96X68_1_3W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* reset = */ 8 ) ;
//U8G2_HX1230_96X68_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_KS0108_128X64_1 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18，/ * DC = * / 17，/ * CS0 = * / 14，/ * CS1 = */ 15 , /*cs2 = */ U8X8_PIN_NONE, /*重置= */ U8X8_PIN_NONE ) ;      // 将 R/W 设置为低！
// U8G2_KS0108_ERM19264_1 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18，/ * DC = * / 17，/ * CS0 = * / 14，/ * CS1 = */ 15 , /*cs2 = */ 16 , /*重置= */ U8X8_PIN_NONE ) ;      // 将 R/W 设置为低！
// U8G2_ST7920_192X32_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18，/ * CS = * / U8X8_PIN_NONE，/ * DC = * / 17，/ *复位= */ U8X8_PIN_NONE ) ;
//U8G2_ST7920_192X32_1_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 18 /* A4 */ , /* data = */ 16 /* A2 */, /* CS = */ 17 /* A3 */, /* reset = */ U8X8_PIN_NONE ) ;
// U8G2_ST7920_128X64_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18 / * A4 * /，/ * CS = * / U8X8_PIN_NONE，/ * DC / RS = */ 17 /* A3 */, /*reset = */ 15 /* A1 */ ) ;     // 记得将R/W设置为0
//U8G2_ST7920_128X64_1_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 18 /* A4 */ , /* data = */ 16 /* A2 */, /* CS = */ 17 /* A3 */, /* reset = */ U8X8_PIN_NONE ) ;
//U8G2_ST7920_128X64_1_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* CS = */ 10 , /* reset = */ 8 ) ;
//U8G2_ST7920_128X64_1_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 14 , /* data = */ 13 , /* CS = */ 15 , /* reset = */ 16 ) ; // Feather HUZZAH ESP8266, E =时钟= 14 , RW =数据= 13 , RS = CS
//U8G2_ST7920_128X64_1_HW_SPI u8g2 ( U8G2_R0, /* CS = */ 10 , /* reset = */ 8 ) ;
//U8G2_ST7920_128X64_1_HW_SPI u8g2 ( U8G2_R0, /* CS = */ 15 , /* reset = */ 16 ) ; // Feather HUZZAH ESP8266, E =时钟= 14 , RW =数据= 13 , RS = CS
// U8G2_ST7565_EA_DOGM128_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST7565_EA_DOGM128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_ST7565_64128N_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_ST7565_64128N_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_ST7565_EA_DOGM132_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ PIN_ONE ) ;     // DOGM132 盾牌
//U8G2_ST7565_EA_DOGM132_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ U8X8_PIN_NONE ) ;     // DOGM132 盾牌
// U8G2_ST7565_ZOLEN_128X64_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST7565_ZOLEN_128X64_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_ST7565_LM6059_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;         // Adafruit ST7565 GLCD
//U8G2_ST7565_LM6059_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;             // Adafruit ST7565 GLCD
//U8G2_ST7565_LX12864_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_ST7565_LX12864_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_ST7565_ERC12864_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST7565_ERC12864_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_ST7565_ERC12864_ALT_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）; //对比度改进版的ERC12864
//U8G2_ST7565_ERC12864_ALT_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ; //对比度改进版的ERC12864
// U8G2_ST7565_NHD_C12832_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST7565_NHD_C12832_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_ST7565_NHD_C12864_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST7565_NHD_C12864_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_ST7565_JLX12864_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST7565_JLX12864_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_ST7567_PI_132X64_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 7，/ * DC = * / 9，/ *复位= * / 8 ）;   // Pax Instruments Shield, LCD_BL = 6
//U8G2_ST7567_PI_132X64_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 7 , /* dc = */ 9 , /* reset = */ 8 ) ;   // Pax Instruments Shield, LCD_BL = 6
// U8G2_ST7567_JLX12864_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 7，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST7567_JLX12864_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 7 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_ST7567_ENH_DG128064_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST7567_ENH_DG128064_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_ST7567_ENH_DG128064I_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST7567_ENH_DG128064I_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_ST7567_64X32_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ U8X8_PIN_NONE ) ;
// U8G2_ST75256_JLX172104_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST75256_JLX172104_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_ST75256_JLX19296_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST75256_JLX19296_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_ST75256_JLX256128_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     //乌诺，启用U8g2 16位模式对于该显示
//U8G2_ST75256_JLX256128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;                 //乌诺，启用U8g2 16位模式对于该显示
// U8G2_ST75256_WO256X128_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     //乌诺，启用U8g2 16位模式对于该显示
//U8G2_ST75256_WO256X128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;                 //乌诺，启用U8g2 16位模式对于该显示
//U8G2_ST75256_JLX256128_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 9 , /* data = */ 8 , /* cs = */ 7 , /* dc = */ 6 , /* reset = */ 5 ) ;   // MKR零，使能U8g2 16位模式对于该显示
//U8G2_ST75256_JLX256128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 7 , /* dc = */ 6 , /* reset = */ 5 ) ;   // MKR零，使能U8g2 16位模式对于该显示
// U8G2_ST75256_JLX256160_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     //乌诺，启用U8g2 16位模式对于该显示
//U8G2_ST75256_JLX256160_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;                 //乌诺，启用U8g2 16位模式对于该显示
// U8G2_ST75256_JLX256160M_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     //乌诺，启用U8g2 16位模式对于该显示
//U8G2_ST75256_JLX256160M_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;                 //乌诺，启用U8g2 16位模式对于该显示
// U8G2_ST75256_JLX256160_ALT_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     //乌诺，启用U8g2 16位模式对于该显示
//U8G2_ST75256_JLX256160_ALT_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;                 //乌诺，启用U8g2 16位模式对于该显示
// U8G2_ST75256_JLX240160_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_ST75256_JLX240160_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_ST75256_JLX25664_1_2ND_HW_I2C u8g2 ( U8G2_R0, /* reset = */ 8 ) ;     //由于，第二I2C，使U8g2 16位模式对于该显示
// U8G2_ST75320_JLX320240_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     //乌诺，启用U8g2 16位模式对于该显示
//U8G2_ST75320_JLX320240_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;                 //乌诺，启用U8g2 16位模式对于该显示
// U8G2_NT7534_TG12864R_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_NT7534_TG12864R_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_ST7588_JLX12864_1_SW_I2C u8g2 ( U8G2_R0, /*时钟= */ SCL, /*数据= */ SDA, /*复位= */ 5 ) ;
//U8G2_ST7588_JLX12864_1_HW_I2C u8g2 ( U8G2_R0, /* reset = */ 5 ) ;
// U8G2_IST3020_ERC19264_1_6800 u8g2 （ U8G2_R0，44，43，42，41，40，39，38，37，/ *使能= * / 28，/ * CS = * / 32，/ * DC = * / 30，/ *复位= */ 31 ) ; // 将 WR 引脚与 GND 连接
// U8G2_IST3020_ERC19264_1_8080 u8g2 （ U8G2_R0，44，43，42，41，40，39，38，37，/ *使能= * / 29，/ * CS = * / 32，/ * DC = * / 30，/ *复位= */ 31 ) ; // 将 RD 引脚与3 .3V
连接
// U8G2_IST3020_ERC19264_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
// U8G2_LC7981_160X80_1_6800 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18，/ * CS = * / 14，/ * DC = * / 15，/ *复位= */ 16 ) ; // 将 RW 与 GND 连接
// U8G2_LC7981_160X160_1_6800 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18，/ * CS = * / 14，/ * DC = * / 15，/ *复位= */ 16 ) ; // 将 RW 与 GND 连接
// U8G2_LC7981_240X128_1_6800 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18，/ * CS = * / 14，/ * DC = * / 15，/ *复位= */ 16 ) ; // 将 RW 与 GND 连接
// U8G2_LC7981_240X64_1_6800 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18，/ * CS = * / 14，/ * DC = * / 15，/ *复位= */ 16 ) ; // 将 RW 与 GND 连接
// U8G2_SED1520_122X32_1 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ * DC = * / A0，/ * E1 = * / A3，/ * E2 = * / A2，/ *复位= */ A4 ) ;      // 将 R/W 设置为低！
// U8G2_T6963_240X128_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能/ WR = * / 17，/ * CS / CE = * / 14，/ * DC = * / 15 , /* 重置= */ 16 ) ; // RD 接+5V，FS0 和 FS1 接GND
// U8G2_T6963_256X64_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能/ WR = * / 17，/ * CS / CE = * / 14，/ * DC = * / 15 , /* 重置= */ 16 ) ; // RD 接+5V，FS0 和 FS1 接GND
// U8G2_T6963_160X80_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能/ WR = * / 17，/ * CS / CE = * / 14，/ * DC = * / 15 , /* 重置= */ 16 ) ; // RD 接+5V，FS0 和 FS1 接GND
// U8G2_T6963_128X64_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能/ WR = * / 17，/ * CS / CE = * / 14，/ * DC = * / 15 , /* 重置= */ 16 ) ; // RD 接+5V，FS0 和 FS1 接GND
// U8G2_T6963_128X64_ALT_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能/ WR = * / 17，/ * CS / CE = * / 14，/ * DC = * / 15 , /* 重置= */ 16 ) ; // RD 接+5V，FS0 和 FS1 接GND
// U8G2_SED1330_240X128_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 17，/ * CS = * / 14，/ * DC = * / 15，/ *复位= */ 16 ) ; // 将/RD = E 与+5V 连接，使能是/WR = RW，FG 与GND，14 = Uno 引脚A0
// U8G2_SED1330_240X128_1_6800 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 17，/ * CS = * / 14，/ * DC = * / 15，/ *复位= */ 16 ) ; // A0 是直流引脚，/WR =  RW  = GND，使能是 /RD = E
// U8G2_RA8835_NHD_240X128_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 17，/ * CS = * / 14，/ * DC = * / 15，/ *复位= */ 16 ) ; // 将/RD = E 与+5V 连接，使能是/WR = RW，FG 与GND，14 = Uno 引脚A0
// U8G2_RA8835_NHD_240X128_1_6800 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 17，/ * CS = * / 14，/ * DC = * / 15，/ *复位= */ 16 ) ; // A0 是直流引脚，/WR =  RW  = GND，使能是 /RD = E
//U8G2_UC1601_128X32_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
//U8G2_UC1601_128X32_1_3W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* reset = */ 8 ) ;
// U8G2_UC1604_JLX19264_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
//U8G2_UC1604_JLX19264_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;
// U8G2_UC1608_ERC24064_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;   // SW SPI，由于 ERC24064-1 测试设置
// U8G2_UC1608_ERC240120_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;
// U8G2_UC1608_240X128_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;   // SW SPI，由于 ERC24064-1 测试设置
//U8G2_UC1610_EA_DOGXL160_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ PIN U8ONE ) ;
//U8G2_UC1610_EA_DOGXL160_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ 9 , /* reset = */ U8X8_PIN_NONE ) ;
//U8G2_UC1611_EA_DOGM240_1_2ND_HW_I2C u8g2 ( U8G2_R0, /* reset = */ 8 ) ;     // 由于，第二个 I2C，DOGM240 测试板
// U8G2_UC1611_EA_DOGM240_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;    // SW SPI，由于 DOGXL240 测试板
//U8G2_UC1611_EA_DOGXL240_1_2ND_HW_I2C u8g2 ( U8G2_R0, /* reset = */ 8 ) ;     // 由于，第二个 I2C，DOGXL240 测试板
// U8G2_UC1611_EA_DOGXL240_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;    // SW SPI，由于 DOGXL240 测试板
// U8G2_UC1611_EW50850_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18，/ * CS = * / 3，/ * DC = * / 16，/ *复位= */ 17 ) ; // 240x160，将 RD/WR1 引脚与3 .3V 连接，CS 为高电平
// U8G2_UC1611_CG160160_1_8080 u8g2 （ U8G2_R0，8，9，10，11，4，5，6，7，/ *使能= * / 18，/ * CS = * / 3，/ * DC = * / 16，/ *复位= */ 17 ) ; // 将 WR1 和 CD1 引脚与3 .3V 连接，将 CS0 与 cs 连接，WR0 与使能连接，CD 与直流连接
//U8G2_UC1638_160X128_1_4W_HW_SPI u8g2 ( U8G2_R2, /* cs = */ 2 , /* dc = */ 3 , /* reset = */ 4 ) ;   // 未测试
//U8G2_SSD1606_172X72_1_4W_SW_SPI u8g2 ( U8G2_R0, /* clock = */ 13 , /* data = */ 11 , /* cs = */ 10 , /* dc = */ 9 , /* reset = */ 8 ) ;         // 电子墨水/电子纸显示
// U8G2_SSD1607_200X200_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     // eInk/ePaper Display，来自嵌入式艺术家的原始 LUT
// U8G2_SSD1607_GD_200X200_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     // 良好的显示
// U8G2_SSD1607_WS_200X200_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     // 波共享
// U8G2_IL3820_296X128_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     // bottom我2 0.9英寸EINK /电子纸显示，使 16位模式对于该显示！
// U8G2_IL3820_V2_296X128_1_4W_SW_SPI u8g2 （ U8G2_R0，/ *时钟= * / 13，/ *数据= * / 11，/ * CS = * / 10，/ * DC = * / 9，/ *复位= * / 8 ）;     //电子纸显示，较小的闪烁和更快的速度，使 16位模式对于该显示！
//U8G2_LS013B7DH03_128X128_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ U8X8_PIN_NONE, /* reset = */ 8 ) ;     //没有直流线用于该显示
//U8G2_LS027B7DH01_400X240_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ U8X8_PIN_NONE, /* reset = */ 8 ) ;     //没有直流线用于该显示
//U8G2_LS013B7DH05_144X168_1_4W_HW_SPI u8g2 ( U8G2_R0, /* cs = */ 10 , /* dc = */ U8X8_PIN_NONE, /* reset = */ 8 ) ;     //没有直流线用于该显示
// U8G2_ST7511_AVD_320X240_1_8080 u8g2 （ U8G2_R0，13，11，2，3，4，5，6，A4，/ *使能/ WR = * / 7，/ * CS = * / 10，/ * DC = * / 9，/ *重置= */ 8 ) ; // 启用 U8g2 16Bit 模式并将 RD 引脚连接到3 .3V/5V
// 构造函数列表结束
/ *按钮设置为Arduboy生产* /
uint8_t pin_up  =  3 ;
uint8_t pin_down  =  4 ;
uint8_t pin_fire  =  5 ;
#define ST_FP 4

/* 对象类型 */
结构体_st_ot_struct
{
  /*
    导弹和​​命中：
      位0 : 玩家导弹和垃圾
      位1：垃圾，可能会击中玩家
  */
...

此文件已被截断，请下载以查看其完整内容。

最后：补充说明
我真的很喜欢这个项目。因为它真的很容易建造而且价格低廉。当然，还有改进的余地。我们可以通过使用像Attiny85这样的板来减小这个控制台的尺寸。此外，我们可以添加一个 3D 外壳，使这款酷炫的游戏机外观漂亮，并方便访问。

我很想听听你对这个项目的看法。你喜欢它的外观吗？你能想到这个项目的任何改进吗？请在下面的评论部分发表您的评论。谢谢。

oled
游戏显示器
Arduino
加入微信技术交流群

技术交流，职业进阶

关注与非网服务号

获取电子工程师福利

加入电路城 QQ 交流群

与技术大牛交朋友

猜你喜欢
cirmall

基于Arduino Micro的彩色戒指—Uzizwe
cirmall

基于STM32的MPL3115A2气压高度采集系统（OLED显示）
cirmall

基于Arduino和OLED的元胞自动机
cirmall

基于Arduino的天文钟
cirmall

基于Arduino的精密时钟和气象站—eDOT
cirmall

基于Arduino的4x4x4 LED立方体
cirmall

基于STM32的无线传输血氧仪设计
cirmall

基于Arduino的自动恐龙游戏
cirmall

基于Arduino的DDS信号发生器
cirmall

基于Arduino Micro的简单无线键盘

讨论

扫码获取工具礼包
扫码加入技术交流群
© 2010 - 2023 苏州灵动帧格网络科技有限公司 版权所有.
集团旗下
四方维 与非网 电路城 摩尔吧 Datasheet5 Findchips bom2buy
合作机构
中电港 EETOP 元器件交易网 艾睿电子 PulseRain
友情链接
米尔科技 电子技术应用 唯样商城 电子工程网 机智云物联网平台 创龙电子 华强电子网 更多
关于我们
关于我们 加入我们 客户服务 相关法律 网站地图 联系我们 常见问题
公众号 公众号
微信交流群 微信交流群
QQ交流群 QQ交流群
© 2010 - 2023 苏州灵动帧格网络科技有限公司 版权所有.
