基于Arduino的温控风扇

发布时间:2021-07-06
分享到:

基于Arduino的温控风扇

发布时间:2021-07-06
分享到:

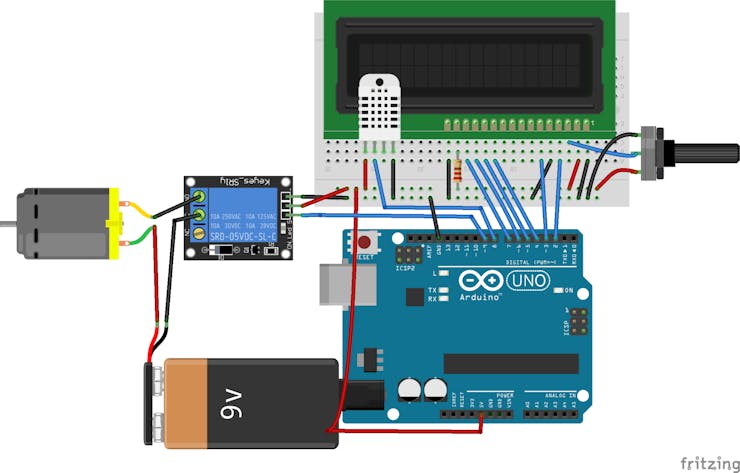

该设备是基于Arduino所制作的温控风扇,该风扇使用 DHT22 传感器获取温度值,并将此温度值显示在 LCD 上。然后由控制器检查温度值是否大于35,如果温度大于35,则继电器将被激活并且风扇开始旋转。

工作原理:

传感器作为测量装置,检测温湿度,Arduino UNO作为控制中心,将传感器所获数据(温湿度)转换为合适的摄氏度数值,将数据显示在LCD上,并检测温度是否大于35℃,当大于35℃时,继电器闭合,风扇开始转动。

设计步骤:

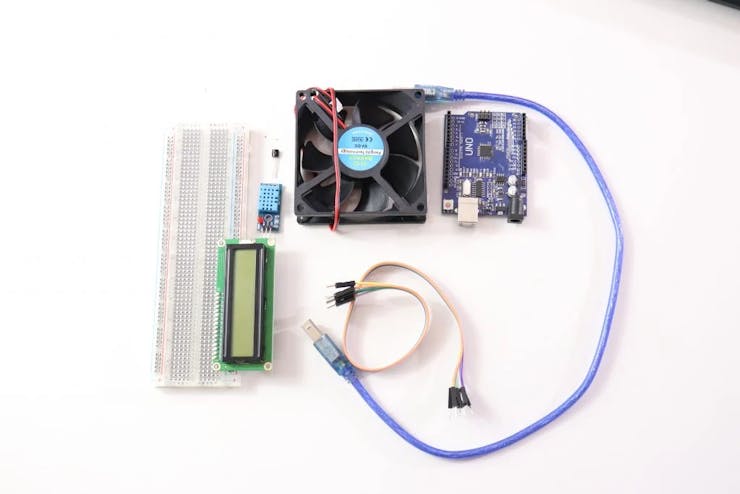

步骤一、所需部件

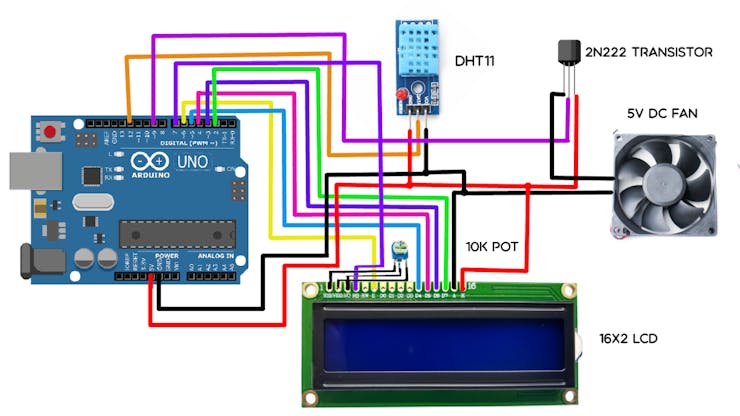

步骤二、电路图

LCD直接连接到Arduino:

将 LCD-RS、EN、D4、D5、D6 和 D7 的引脚连接到 Arduino 的数字引脚 7、6、5、4、3 和 2上。

DHT11 传感器模块也连接到 Arduino 的数字引脚 12。数字引脚 9 用于通过晶体管控制风扇速度。

步骤三、代码(点击下载

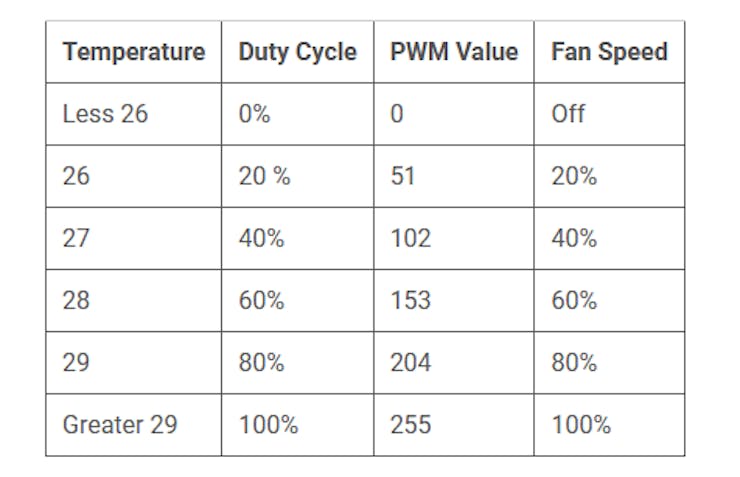

(PWM 值、风扇的速度)

所需库:

在 Arduino IDE 中安装,请转到 Sketch 选项卡,下拉到包含库,然后单击管理库。在库管理器中搜索 DHT 和 LiquidCrystal 然后安装。

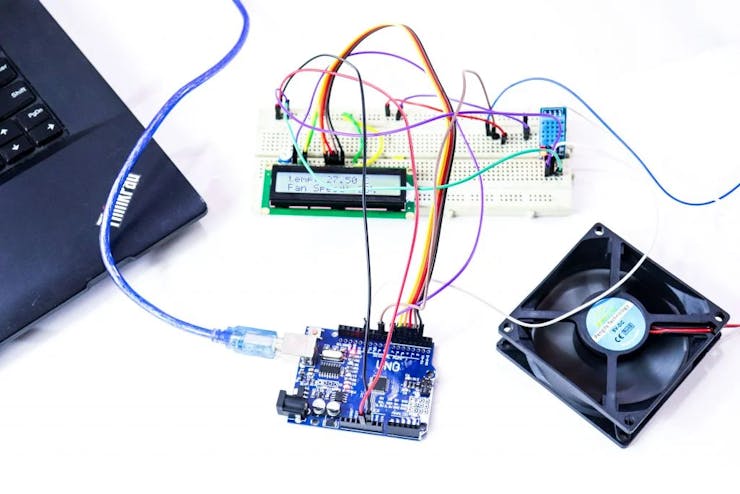

项目演示:
