基于Arduino的DIY电子元件测试器

发布时间:2021-06-29
分享到:

该设备可自动检测和自动测距元件测试器,该设备能够测试:PNP,NPN晶体管、双二极管、电阻器、电容器、电容器的ESR、感应器。

仪器的精度主要取决于电阻器R1到R6,因此它们的公差应为1%。

硬件部件:

  • Arduino Nano R3
  • OLED, 128 x 64
  • 电阻器 470k、10k
  • 通孔电阻器 680Ω
  • 开关

电路图:

该设备由包含基本功能的 Arduino Nano 微控制器制成,代码以常规草图的形式提供,它可以轻松上传和修改。

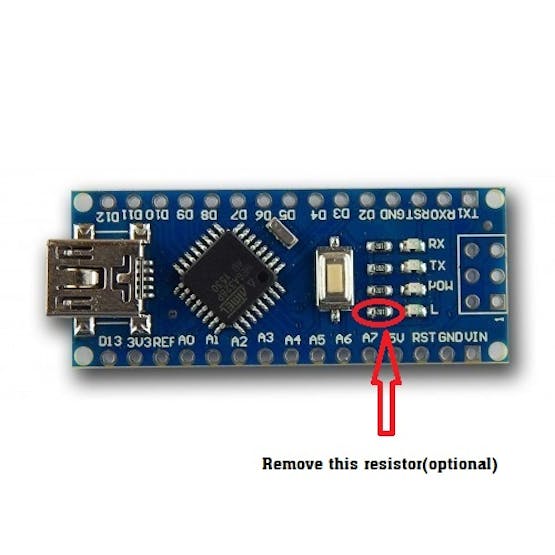

从 Arduino 拆下 Pin13 上的 LED 电阻器(此电阻器在图片中以红色圈定),该设备在不对微控制器进行任何修改的情况下工作,该仪器仅使用一个 3.7 伏特锂电池工作稳定。

代码:

Arduino Nano R3代码(点击下载

Librariers(点击下载
