基于Raspberry Pi的手势控制器

发布时间:2021-07-02
分享到:

基于Raspberry Pi的手势控制器

发布时间:2021-07-02
分享到:

本文主要讲解如何使用Raspberry Pi Pico设计手势控制器,并通过其控制游戏板。

游戏板由红外 (IR) LED 、红外光电晶体管对其进行控制。IR LED 向上照射到镜子(由 QuadHands 固定)上,镜子将红外线反射回接收器。当该信号被中断(手)时,它会通过 GPIO 触发 Pico 以移动游戏板。即一个接收器在屏幕上向上移动游戏板,另一个接收器向下移动游戏板。

显示数据存储在RAM的一个缓冲区中,其中PIO程序在通过DMA绘制屏幕时,在合适的机会抓取数据。

硬件部件:

  • 树莓派
  • 红外LED
  • 红外光电晶体管
  • 红外接收器
  • 遥控器
  • VGA 转接器
  • 电阻(100Ω、387Ω、10Ω、10kΩ)

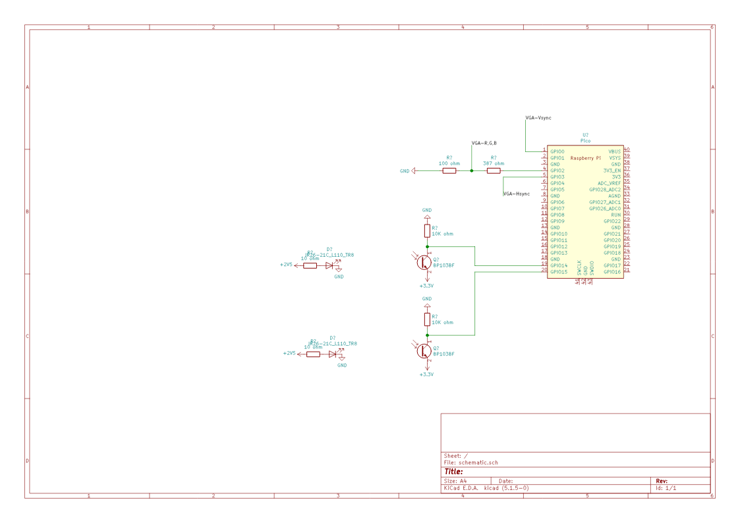

示意图:

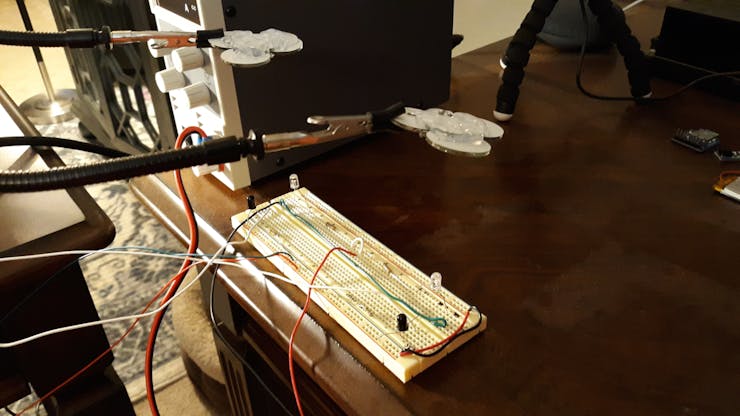

手势控制器:

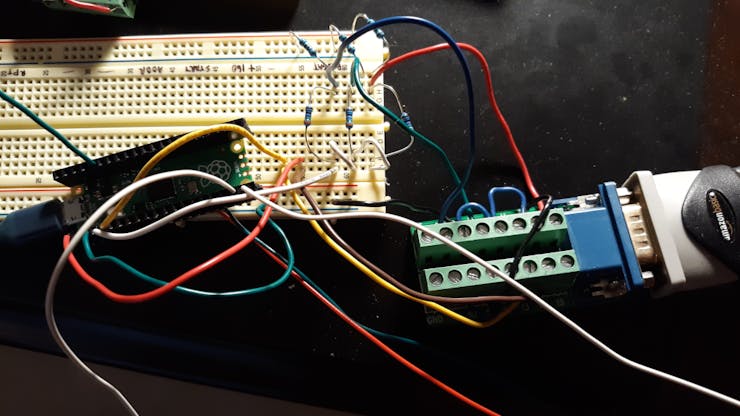

Pico 和 VGA 分线板:

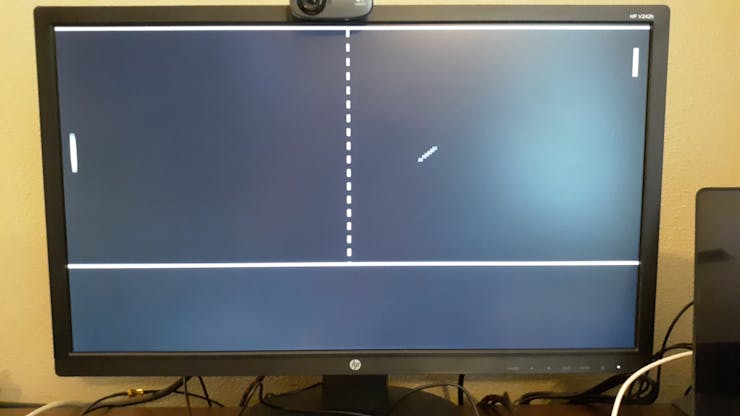

打乒乓球:
