DIY等离子扬声器

发布时间:2021-06-16
分享到:



硬件部件:

  • 6P42S op PL504真空管
  • BU208晶体管
  • BU869晶体管
  • 电阻器,电容器、Ciols

原理图:

等离子扬声器:

电源供应:

音频电隔离:

工作原理:

它具有受控离子放电的调制RF功率放大器。通过用音频信号调制振荡器,火焰大小发生了变化,气压也随之发生变化。

详情:

  • 将直径为0.9 mm的2.80 m漆包铜线缠绕在直径18 mm的线圈架上
  • 正常工作的ciol由15匝绝缘铜线绕在直径约35mm的陶瓷主体上而成

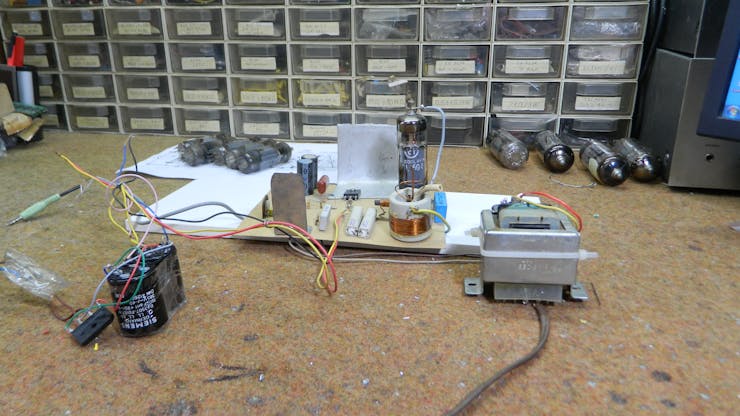

  • 真空管使用了相互引脚兼容的PL504和6П42С,在Bu 508基座上设置真空管的偏置电流,从而设置火焰大小
  • BF869是高频晶体管,它是调制放大器,使用该电位计,可以调节输入信号,该信号通过两个音频trafos进行电绝缘

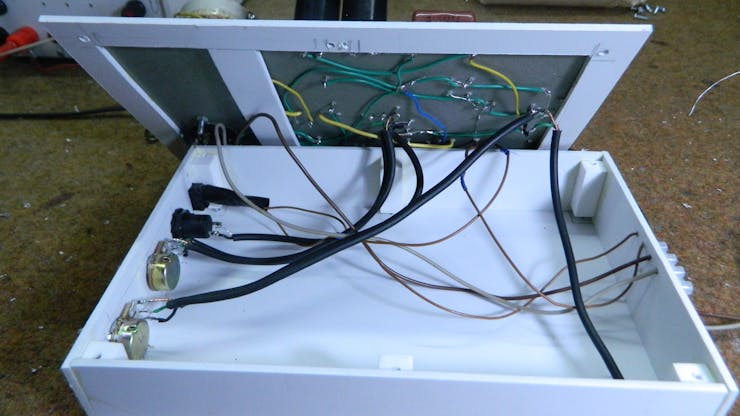

  • 整个设备也由220V AC线供电,但通过具有数百瓦功率的220 / 220v隔离变压器供电
  • 设备缺点:是效率高,且无喇叭附件,无法获得超过82-85 db的声压

注: 该设备可在27 MHz的高电压和高功率RF下工作。这可能会危害健康,建议使用金属底盘进行屏蔽,因为这是坚固的发射器,请注意等离子火焰,火焰很热。
