该项目是设计一个可以为微控制器项目供电的便携式电源设备，该设备可以不间断的为项目供电。

硬件部件：

• 电池座 18650*2
• TP4056 电池充电IC
• MT3608 升压转换器

原理图：

• 有一个TP4056电池充电IC，TP4056与DW01A和FS8205A结合使用可提供各种电池保护功能。如过充，过放，短路和反极性保护。
• 有2个MT3608升压转换器电路，用于5v和可调电压输出。
• 一个AMS1117 LDO来获得3.3v输出

设计步骤：

步骤一

• 将电池插入其中并开始对其进行充电，大约2.5个小时才能为电池充满电
• 检查它处于待机状态时消耗了多少电流，显示1.8mA左右

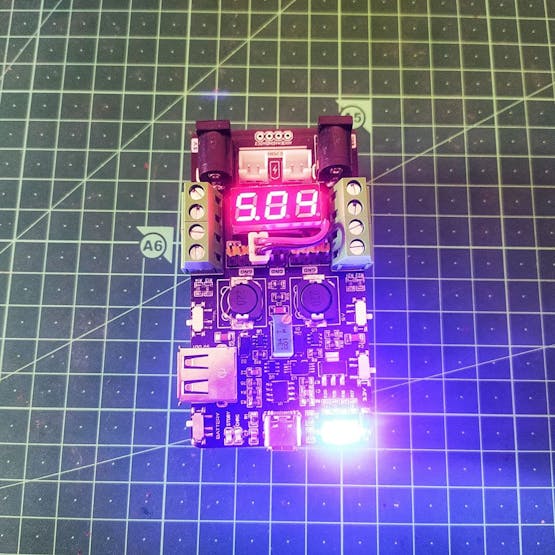

• 打开输出，在此模块中，可以使用相应的开关打开或关闭每个输出，并且LED会指示哪个已打开，而哪个未打开

步骤二：

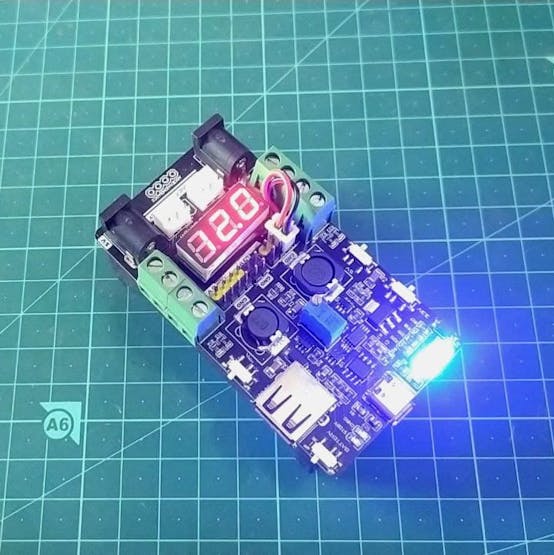

测试输出后，从第一个升压转换器电路得到5v；而在可调侧，可以达到13v。根据数据手册，使用2k电阻和100k电位器可以将电压提高到28v，但该项目不需要这么高的电压，因此通过使用470Ω电阻和10k电位器将电压限制在13v，还添加了一个微型电压表来显示可调电压读数。

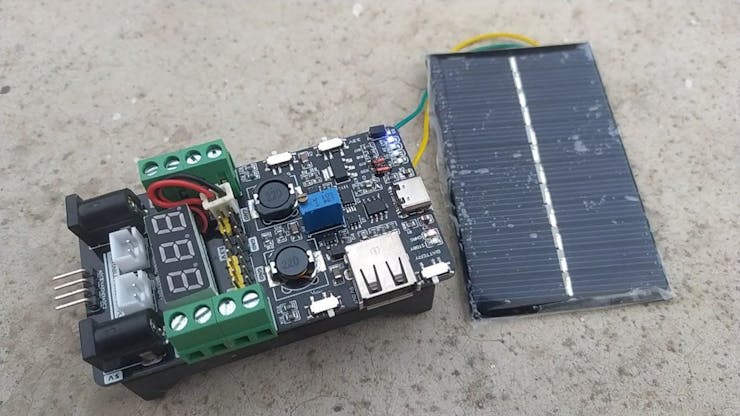

对于5伏输出，还有一个USB连接器，因此可直接插入任何USB设备。还可以将一些外部电池连接到随附的JST连接器上，以对其进行充电/使用。

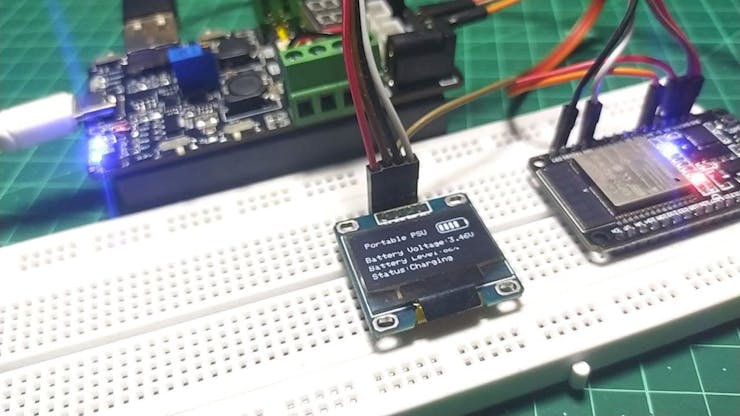

在使用微控制器时，可能需要测量电池电压或充电状态，为此，有一些插头引脚可以连接到微控制器的模拟引脚。

步骤三：

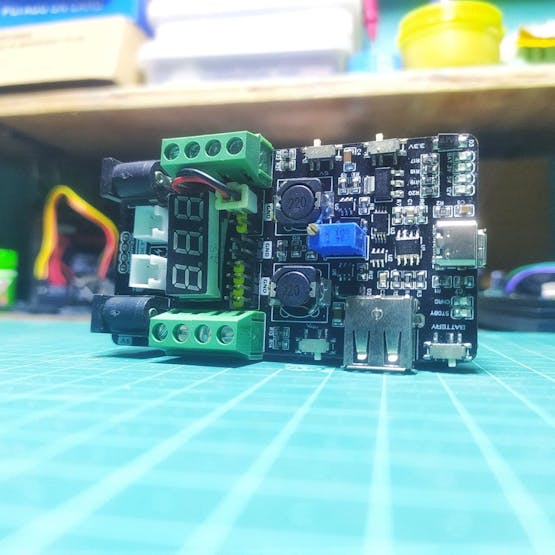

将3.3v，5v输出和可调电压输出分开

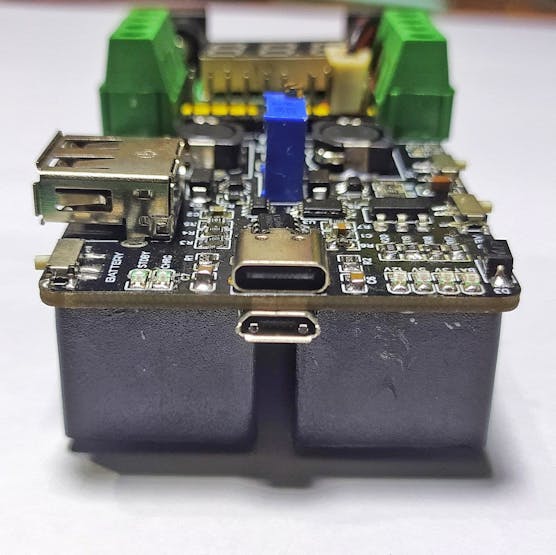

该电源同时提供USB C型和微型USB端口进行充，它使用两节18650锂离子电池供电，可提供约5000 mAH的备用电池。
