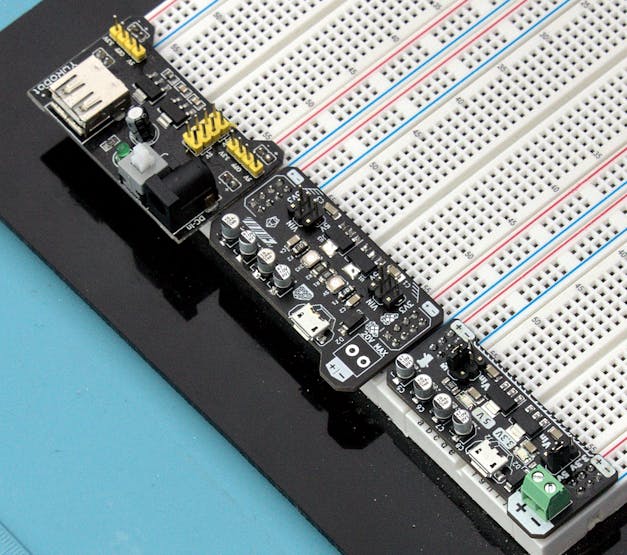

该设计是一个小型Micro USB连接电源，可将其安装在标准无焊面包板的电源轨上。

功能列表：

• 微型USB连接器
• 裸线螺丝端子
• 5V、3.3V稳压器
• 大容量电容（用于电源滤波）
• 每个调节器的指示
• 面包板电源导轨两侧的可选输出
• PCB接头连接器的间距与标准面包板的宽度相匹配

 原理图：

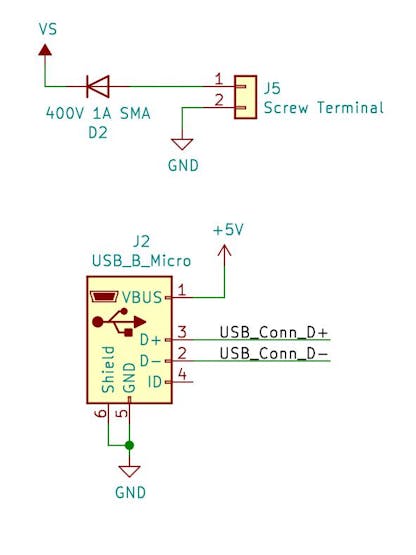

电源输入通过螺丝端子和Micro USB连接器进行处理。使用适当额定值的二极管有助于防止任何反极性连接。

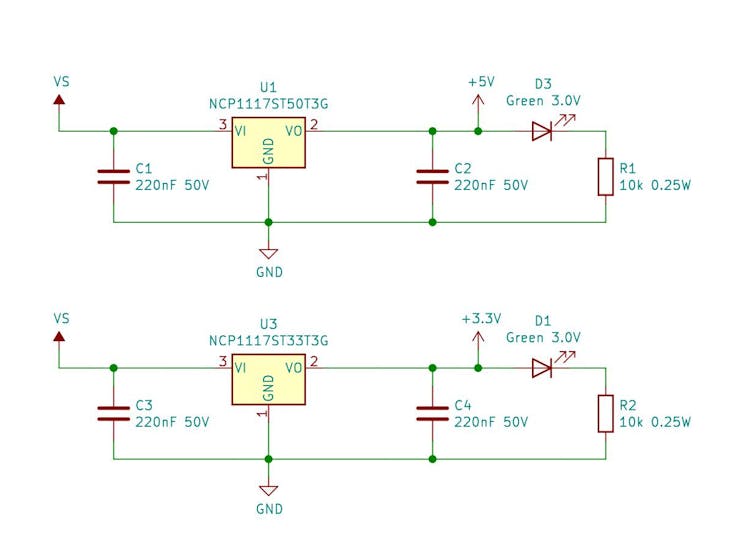

电路的大多数功能都通过两个线性稳压器发挥作用。它们为每个输出提供最大20V的电压和1A的电流。Micro USB的5V导轨与5V稳压器的输出在同一侧。也就是说为Micro USB电缆供电的将是为5V供电的电源。这是为了确保在向稳压器的输入端施加5V电源时，5V输出上没有压降。

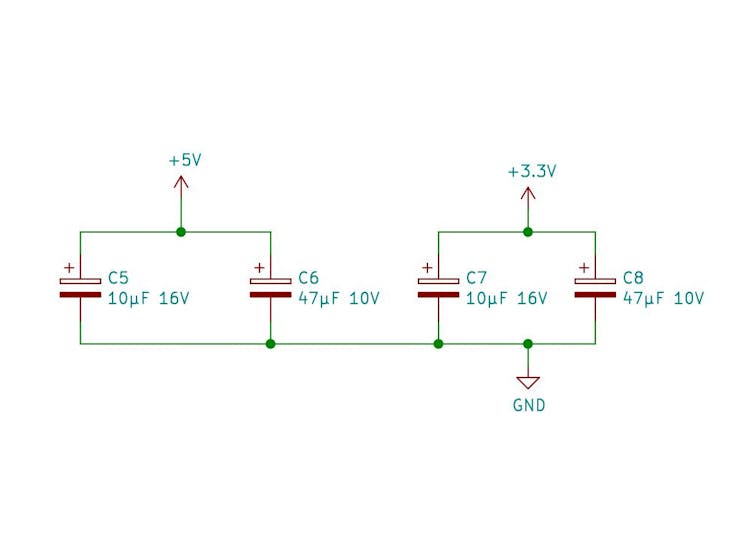

为了进行更多滤波，电解电容器同时包含在5V和3.3V电源轨中。将有助于减少电压的任何骤降，因为电流的突然尖峰将有地方吸收线性稳压器以外的功率。

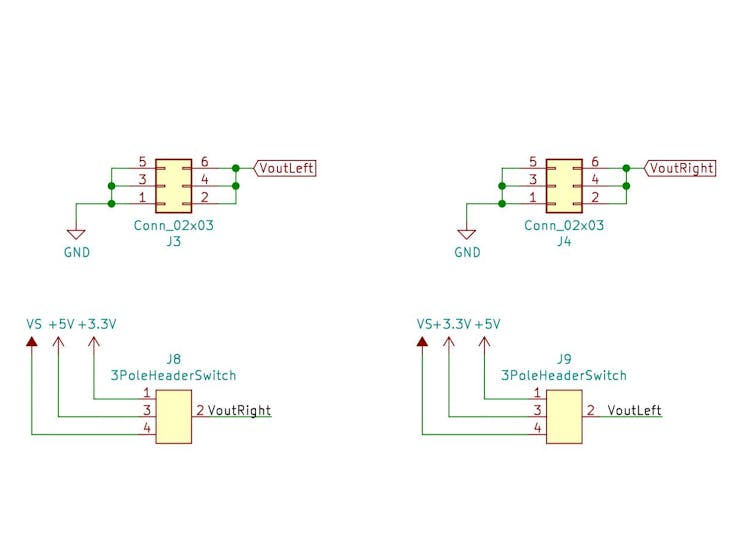

输出连接器和选择器开关，可以设置将哪个电压源施加到左侧或者是右侧。

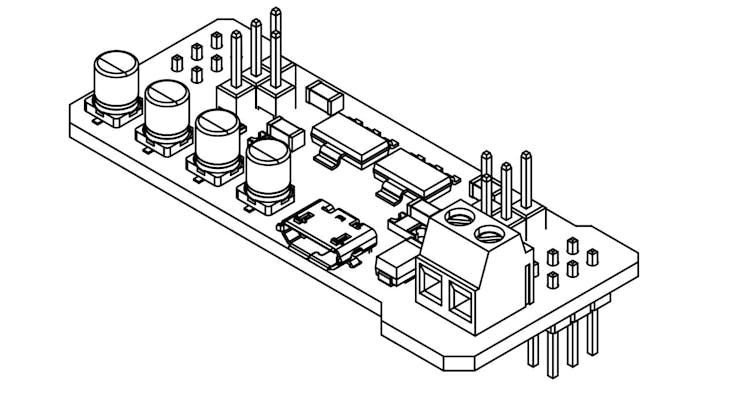

PCB（点击查看）：

面包板间距：

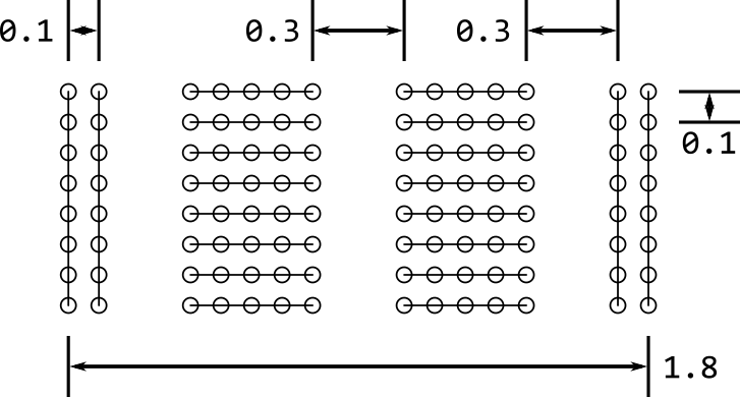

为了使电路板适合面包板的电源轨，需要相应地隔开2x3 PCB接头连接器。

（单位：英寸）

最终的板尺寸，如下所示。

（单位：毫米）

创建自定义开关：

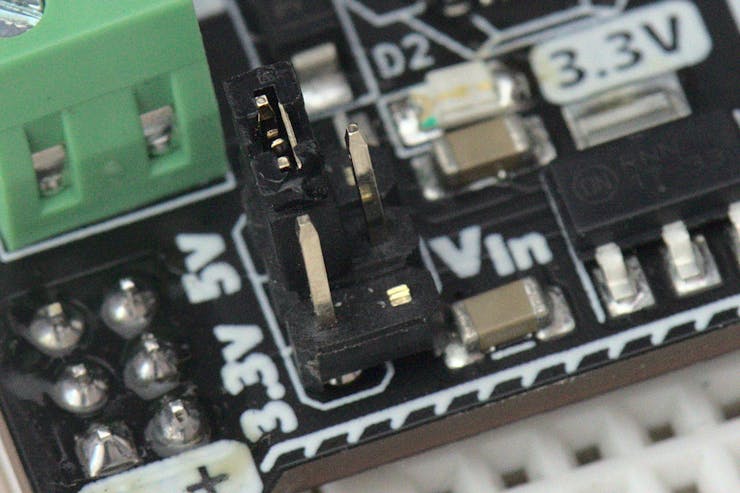

通过移除两个引脚以创建所需的形状来修改标准的2x3 PCB接头连接器。这样就可以使用跳线将中心引脚连接到三个外部引脚中的任何一个。这也使得更容易避免将两个电压源意外地连接在一起。

（输出：5V）

材料清单：

代码：

微型面包板电源：KiCAD硬件项目的源文件

集成微型面包板电源：集成版本的单独分支
