基于Arduino的自制秒表
发布时间:2021-04-30
分享到:
基于Arduino的自制秒表
发布时间:2021-04-30
分享到:

该项目主要是通过Arduino Nano和LCD制作秒表,秒表执行三个基本功能,即启动,暂停/停止,重置,并且可以计数到23:59:59。

硬件:

  • 面包板(通用)
  • 触觉开关,顶部制动
  • LCD(16*2)
  • 电阻(1kΩ)
  • 多圈精密电位器(10kΩ、25圈)
  • Arduino纳米R3
  • 跳线(通用)

原理图:

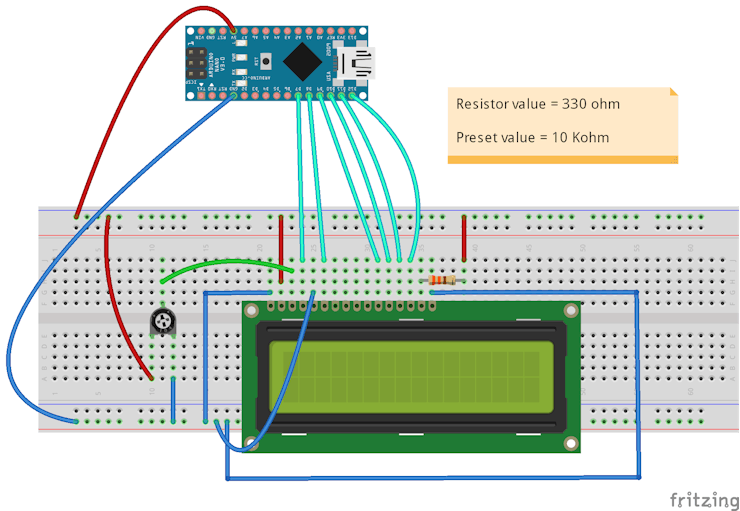

将开关的一端连接至Nano的数字I / O引脚,将另一端(对角端)连接至+ 5V。(可以根据使用的开关类型将另一端连接到GND)。其次连接16x2 LCD。



代码:

/ *带有停止,开始,重置和圈速按钮的简单LCD秒表程序。* /

//包括LCD的库

#include <LiquidCrystal.h>

//设置LCD INPUT引脚
LiquidCrystal lcd(12,11,10,9,8,7);//(RS,E D4,D5,D6,D7)

//将小时,分钟,秒和毫秒设置为0
int h=0;
int m=0;
int s=0;
int ms=0;

//定义所有按钮的针脚
const int startPin = 3;
const int stopPin = 4;
const int resetPin = 5;

//定义起点
int start=0;
int stop1=0;
int reset=0;


void stopwatch()
{

  lcd.setCursor(3,0);   //在LCD上设置起点
  lcd.print("TIME:");   //显示时间
  lcd.print(h);         //显示时
  lcd.print(":");
  lcd.print(m);        //显示分钟
  lcd.print(":");
  lcd.print(s);        //显示秒
  lcd.setCursor(3,1);
  lcd.print("         ");

  ms=ms+10;
  delay(10);

 if(ms==590)
  {

   ms=0;
   s=s+1;
  }

  if(s==60)     //如果是分钟计数状态
  {
  s=0;
  m=m+1;
  }

  if(m==60)     //如果状态为小时数
  {
  m=00;
  h=h+01;
  }


   stop1 = digitalRead(stopPin);  //读取buton状态
 if(stop1 == HIGH)    //检查是否按下了按钮
 {
  stopwatch_stop();   //调用stopwatch_stop函数
 }
  else
  {
   stopwatch();   //调用秒表功能
  }
}

void stopwatch_stop()
{
  lcd.setCursor(3,0);
  lcd.print("TIME:");
  lcd.print(h);
  lcd.print(":");
  lcd.print(m);
  lcd.print(":");
  lcd.print(s);
  lcd.setCursor(3,1);
  lcd.print("         ");

   start = digitalRead(startPin);   //读取buton状态
 if(start == HIGH)
 {
  stopwatch();    //调用秒表功能
 }
 }

 reset = digitalRead(resetPin);   //读取buton状态
 if(reset == HIGH)
 {
   stopwatch_reset();    //调用stopwatch_reset函数
   loop();
  }
 if(reset == LOW)
 {
  stopwatch_stop();    //调用stopwatch_stop函数
 }
}

void stopwatch_reset()
{
 lcd.clear();
 h = 00 ;     //将小时数设为0
 m = 00 ;     //将分钟设置为0
 s = 00 ;     //将秒设置为0
 return;  //退出程序并返回到输入程序的位置
}


void setup()


  lcd.begin(16 ,2);  //启动 LCD

  //定义输入或输出引脚
  pinMode(startPin, INPUT);
  pinMode(stopPin, INPUT);
  pinMode(resetPin, INPUT);


void loop()


  lcd.setCursor(3,1);
  lcd.print("STOPWATCH");
  lcd.setCursor(3,0);
  lcd.print("TIME:");
  lcd.print(h);
  lcd.print(":");
  lcd.print(m);
  lcd.print(":");
  lcd.print(s);

 start = digitalRead(startPin); //读取buton状态
 if(start == HIGH)
 {
  stopwatch();  //调用秒表功能
 }
}
