该项目是基于FireBeetle M0自制音频相册，通过USB直接将音频文件存储在板载集成的SPI Flash中、MCU进行分析播放。

步骤：

一、安装Arduino IDE和FireBeetle M0 SDK，并测试开发环境（在Arduino官方网站上下载最新的IED：https ：//www.arduino.cc/en/Main/Software）

1、安装Arduino IDE后，将其打开，下载并安装FireBeetle M0 SDK。

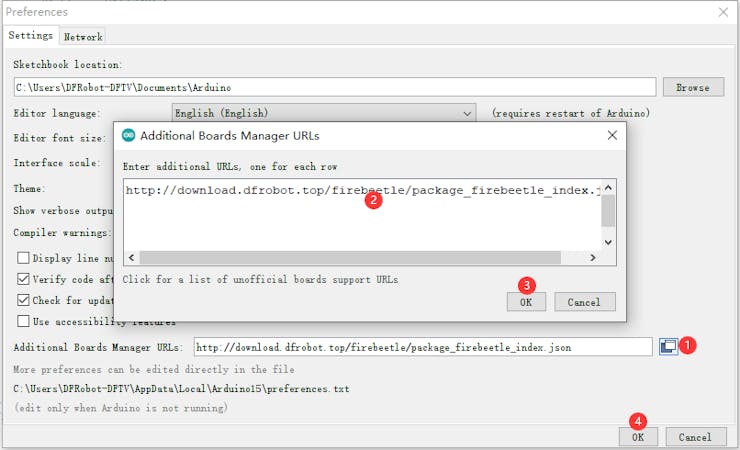

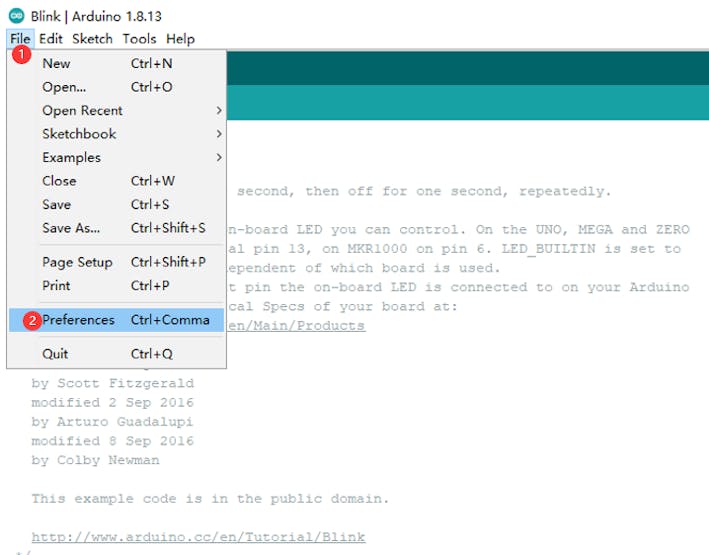

2、单击文件->首选项

• 点击带有红色圆圈1的图标，然后弹出输入URL的框。
• 将以下地址复制到框中：http://download.dfrobot.top/firebeetle/package_firebeetle_index.json
• 单击确定保存。
• 在“首选项”界面中单击“确定”以保存设置。

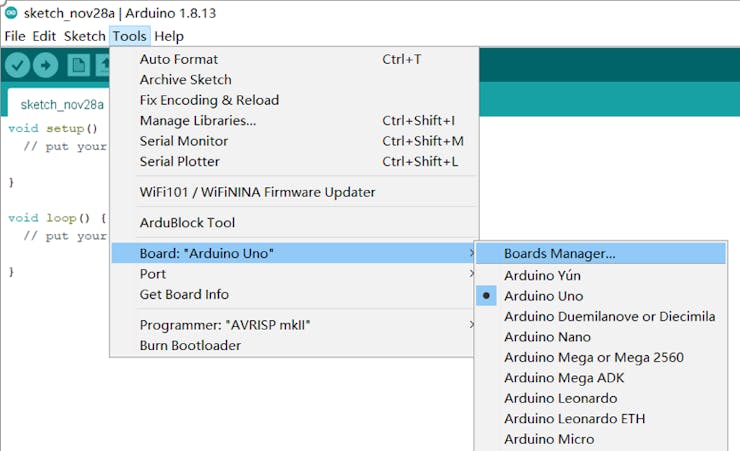

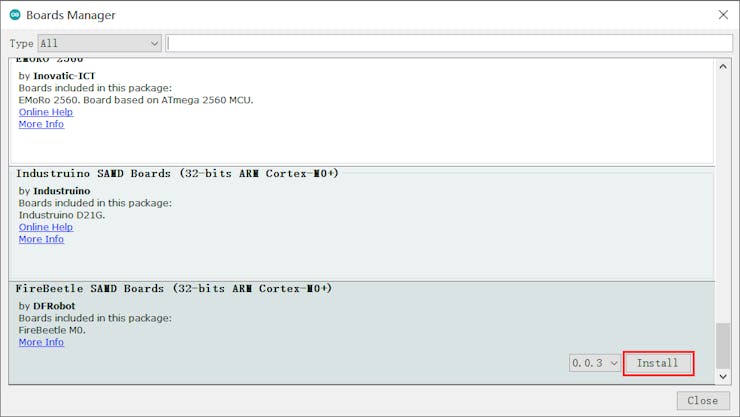

3、单击工具->板->板管理器

4、然后我们可以看到FireBeetle SAMD板的SDK，单击“安装”。

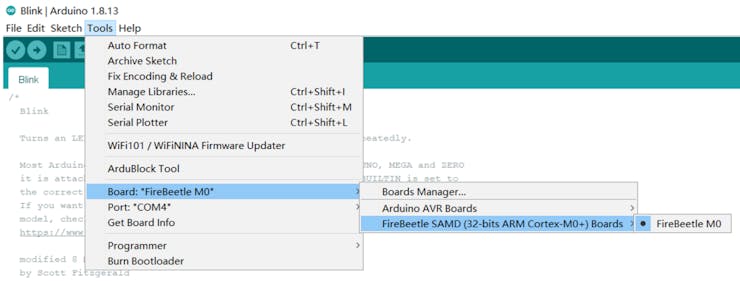

5、之后，可以在Board界面中看到FireBeetle M0板，选择它。

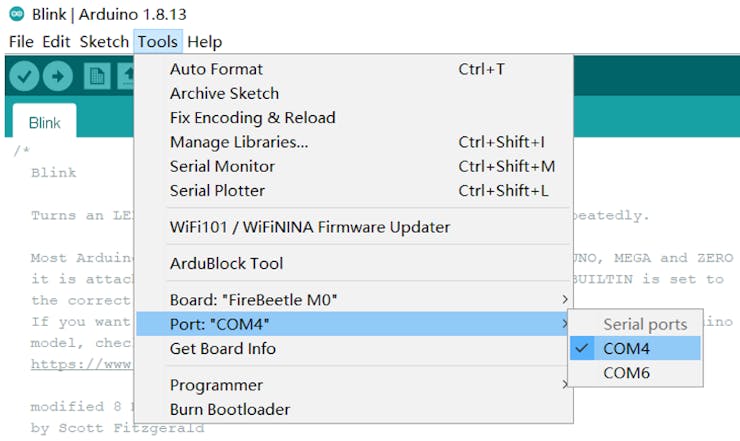

6、使用USB电缆将FireBeetle M0板连接到PC，然后操作系统即可找到新的COM。

7、为了测试开发板是否可以正常工作，运行一个简单的P13 LED闪烁程序。

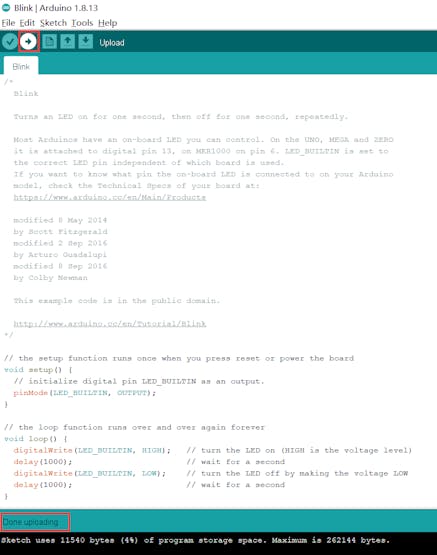

8、单击右上角的箭头按钮，LED闪烁程序将被编译并刻录到主板中。在刻录和写入过程中，主板P13上的LED指示灯快速闪烁。当IDE的右下角显示已完成上传时，表明程序下载已完成。

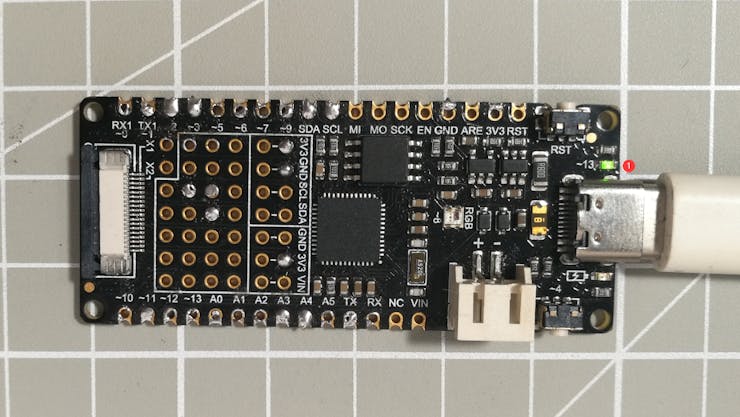

如果FireBeetle M0 P13上的绿色LED指示灯按照一秒钟打开和一秒钟关闭的节奏闪烁，则表明该板工作正常，我们已经建立了开发环境。

二、焊接

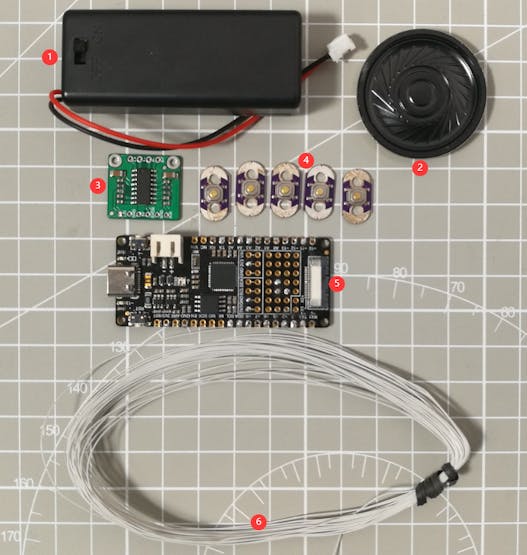

硬件部件：

• 带盖和电源开关的AAA电池座
• FIT0192 36mm8Ω扬声器
• DFRobot DFR0119 3W迷你音频立体声放大器
• DFRobot DFR0039 lilypad按钮模块
• DFRobot DFR0652 Firebeetle Board-M0（V1.0）
• 一卷白色超细镀PFA聚四氟乙烯耐高温电线0.38mm外径1 16英寸

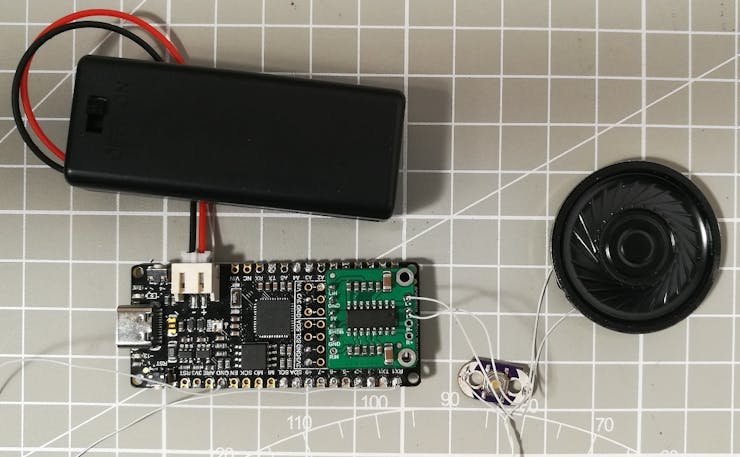

将音频功率放大器，扬声器和五个按钮焊接在一起。用于连接按钮的电线应约15厘米。

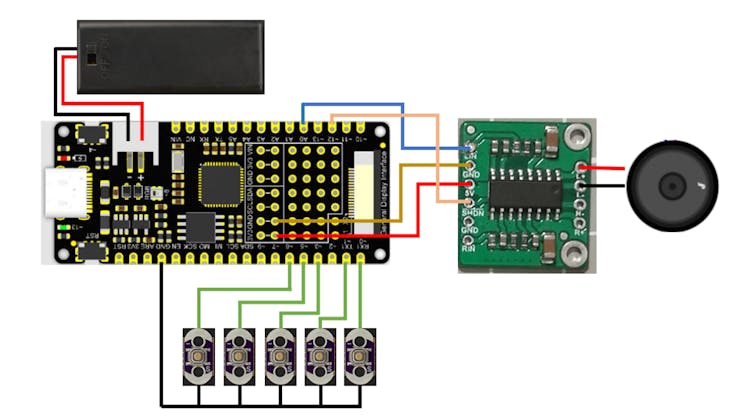

连接图：

三、准备照片并录制音频

1、准备想讲的照片和故事。用手机录制5个故事的音频文件（需大声讲话，以提高信噪比）。

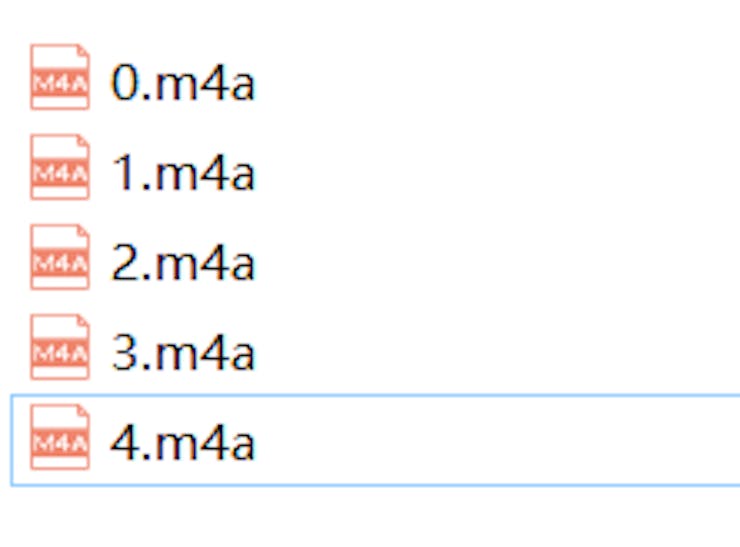

     完成后，将这些文件传输到PC。

2、这些文件是压缩的双通道，需要将它们转换为可以由FireBeetle M0上的软件解码的WAV单声道文件。

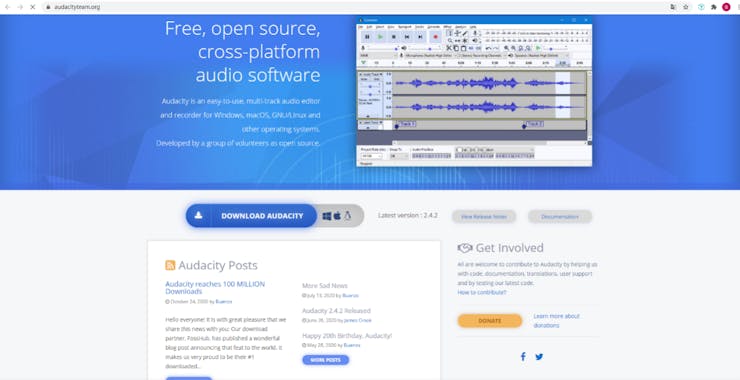

     使用软件Audacity将m4a文件转换为Mono WAV文件，它是免费的开放源代码。

     下载地址：https : //www.audacityteam.org/

   安装Audacity之后，需下载免费的ffmpeg-win-2.2.2.exe插件：https://lame.buanzo.org/#lamewindl

 .m4a文件转换为WAV文件：

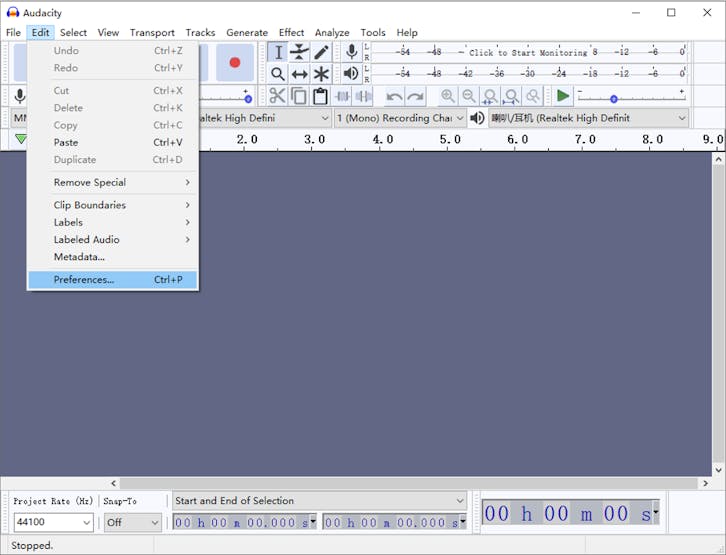

• 单击Audacity中的“编辑”->“首选项”。

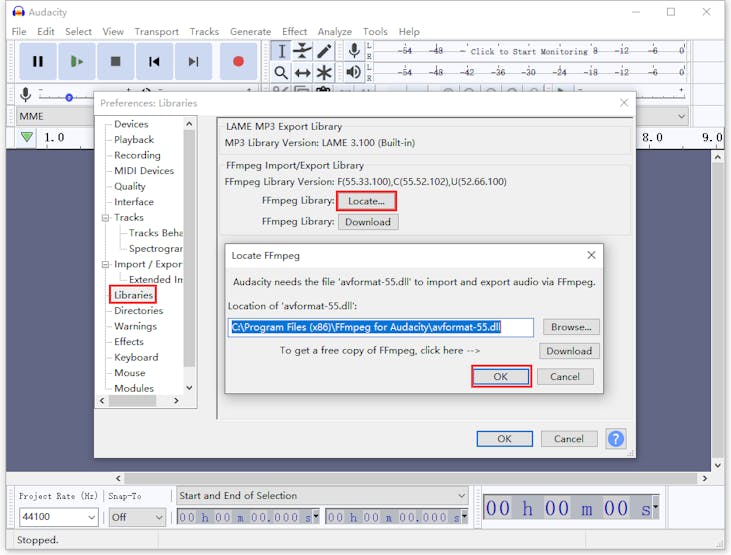

• 单击库-> FFmpeg库->位置，选择FFmpeg的安装路径，然后单击“确定”。

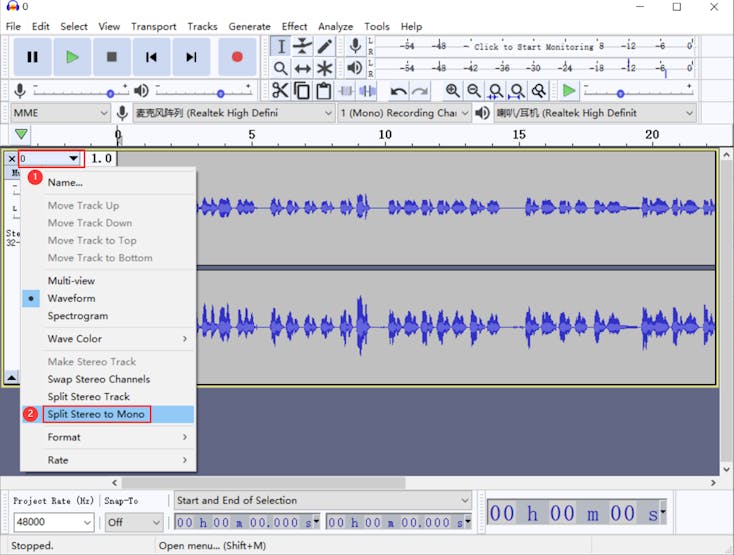

• 单击Audacity软件文件>打开刚刚记录的0.m4a文件，单击轨道上方的下拉按钮，然后选择“将立体声拆分为单声道”。

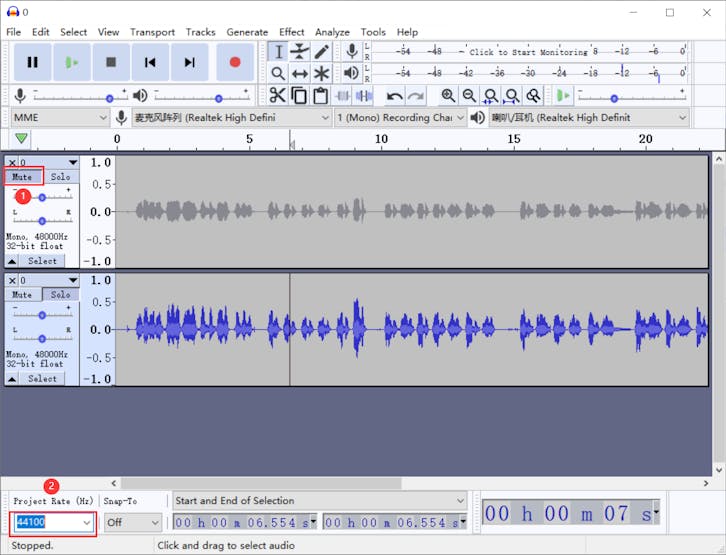

• 单击频道的静音按钮，将项目速率设置为44100HZ

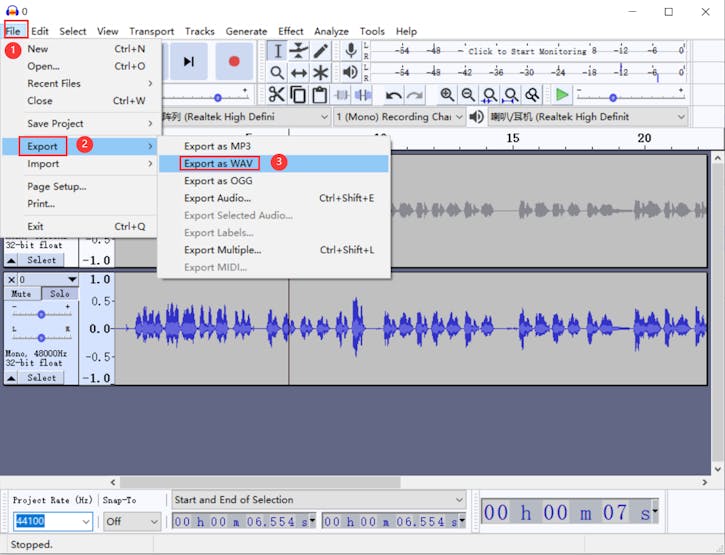

• 单击文件->导出->导出为WAV，导出WAV文件。

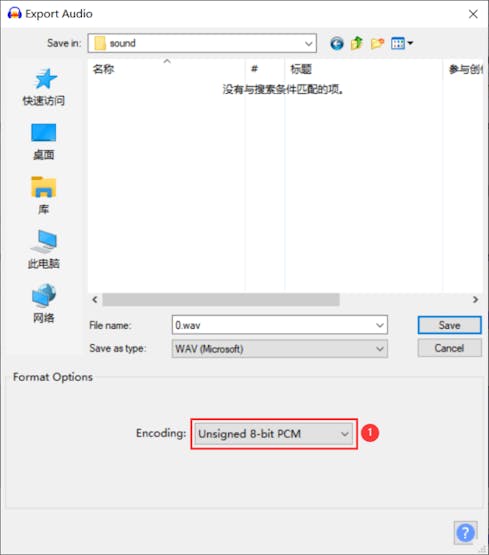

• 在“编码”中选择“无符号8位PCM”，然后保存0.wav文件。

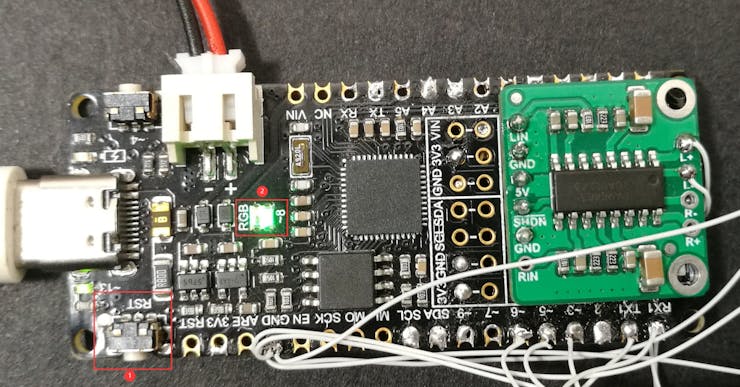

3、通过USB电缆将FireBeetle M0板连接到计算机。双击侧面的RST按钮。此时，主板上的RGB指示灯变为绿色，并且计算机弹出U盘。将5个.WAV文件复制到U盘。

4、点击RST按钮进入编程模式。

四、将代码下载到FireBeetle M0板上

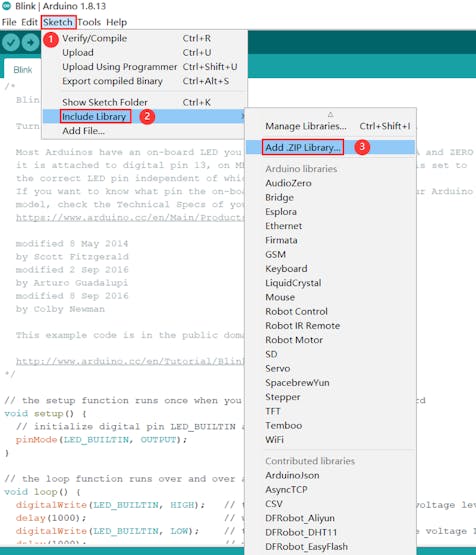

1、打开Arduino IDE，单击Sketch-> Include Library-> Add.ZIP Librar添加AudioZero.zip库。

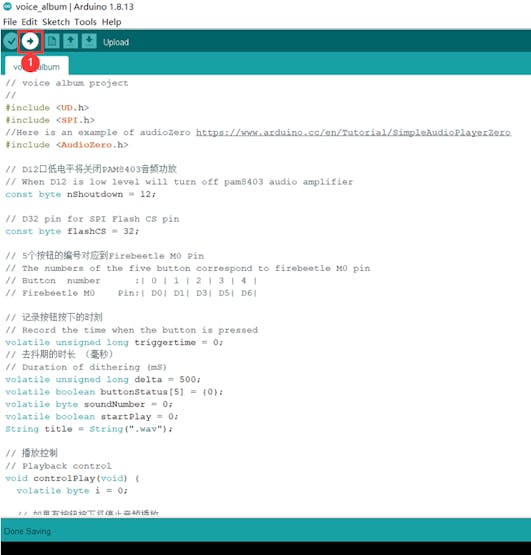

2、单击文件->在Arduino IDE中打开，打开voice_album.ino，单击上传图标以将音频相册代码上传到FireBeetle M0板上。

3、按下五个按钮时可以播放相应的歌曲，那么编程和电路部分就完成了。接下来，只需要将硬件电路安装到我们的相册中即可。

五、将电路安装到相册中

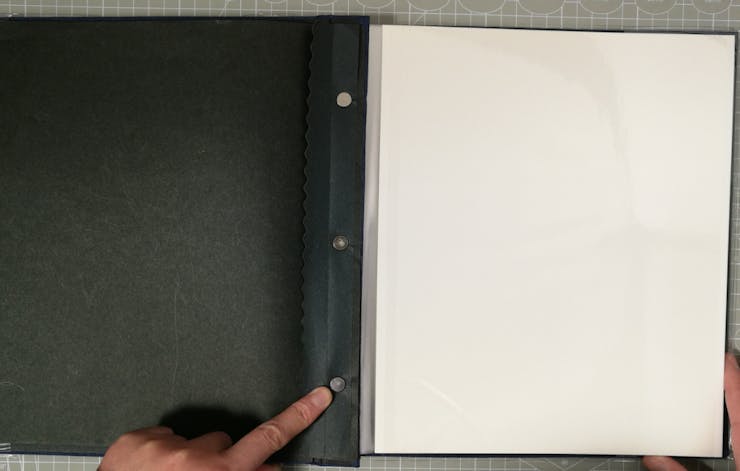

1、相册中有三个螺丝。卸下底部螺丝，方便安装电路。

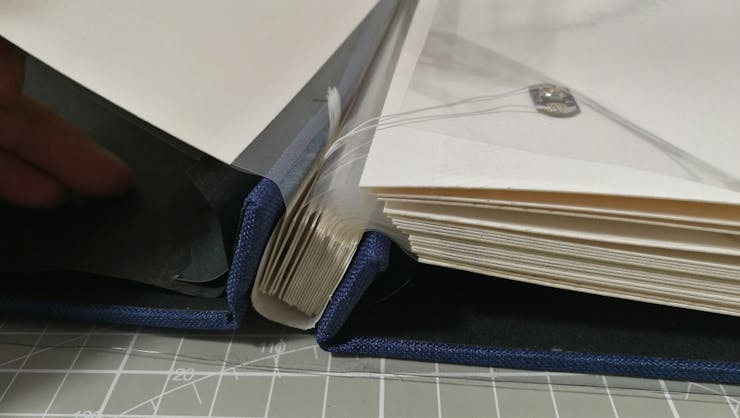

2、拧下相册最后一页上的螺丝，使用镊子使按钮导线穿过书本轴。

3、连接电路，然后恢复相册的螺丝。

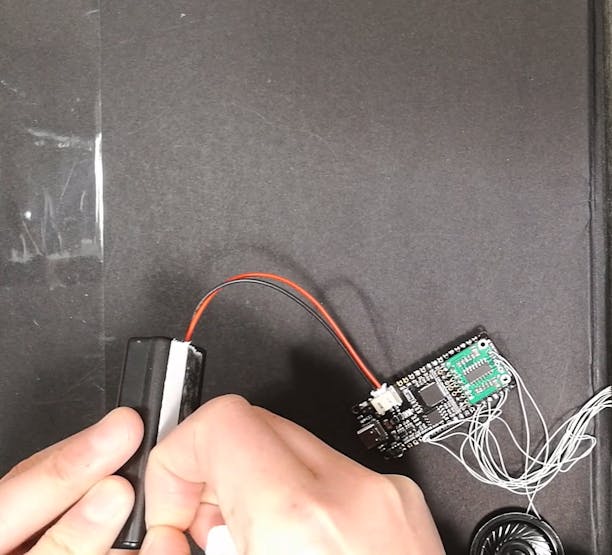

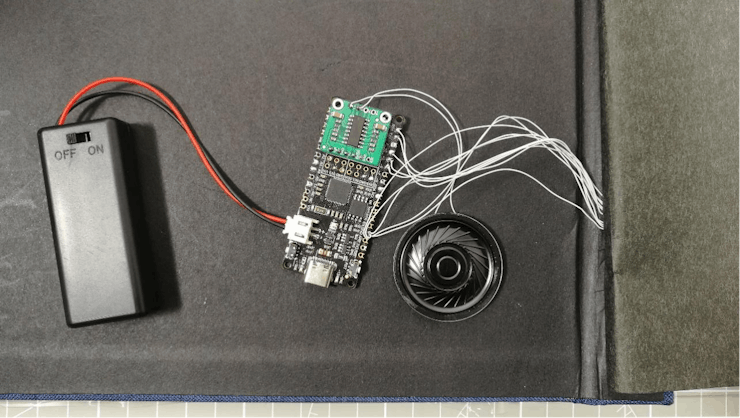

4、用双面胶带将电池盒，FireBeetle M0板和扬声器固定在相册上。

5、将照片放入相册。

六、音频相册实际效果
