本文将教你如何制作一个迷你“雕刻师”。这个“雕刻师”将能够雕刻纸板,木材,乙烯基贴纸等。

教程视频

所需材料

(一)硬件清单



  • Arduino UNO(带USB电缆)
  • 2个DVD驱动器步进机构
  • 2个A4988步进电机驱动器模块(或CNC屏蔽)250mW激光,透镜可调
  • 最低12v 2Amp电源
  • 1个IRFZ44N N通道Mosfet等。

(二)工具清单

  • 烙铁
  • 钻孔机
  • 金属锉
  • 砂纸
  • 钢丝钳
  • 强力胶

操作步骤

步骤1:DVD驱动器步进机制

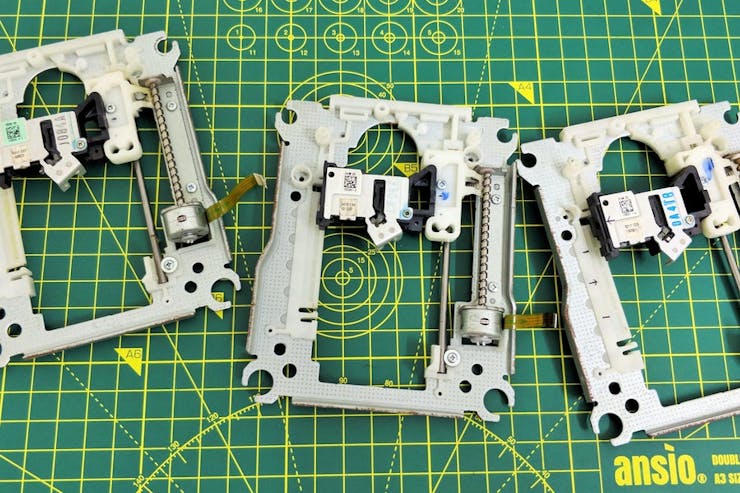

对于这个项目,我们需要两个DVD刻录机机制。一个用于X轴,另一个用于Y轴。您可以从损坏的CPU或本地硬件商店中找到该DVD刻录机。也可以当地的五金店以非常便宜的价格买到。拆卸DVD刻录机步骤:

  • 使用飞利浦头螺丝刀卸下所有螺钉。
  • 从DVD驱动器上拔下所有连接器和电缆
  • 打开磁盘支架并拧松滑动机构。
  • 分离滑动机构。

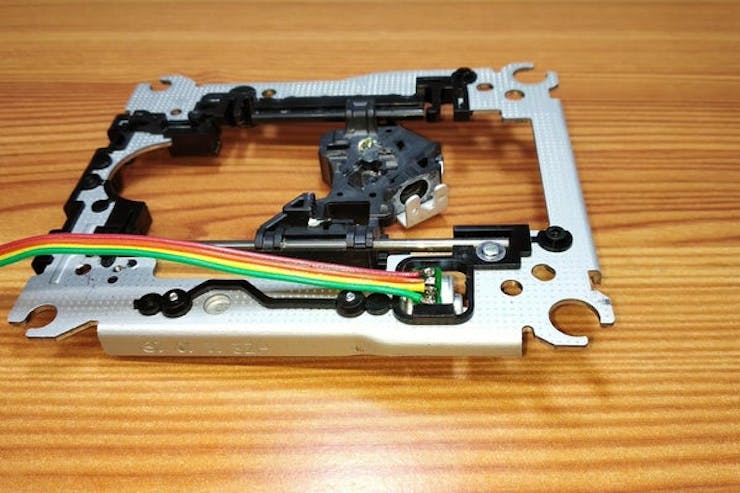

  • 步进电机是4针双极步进电机。

步骤二:找到步进电机

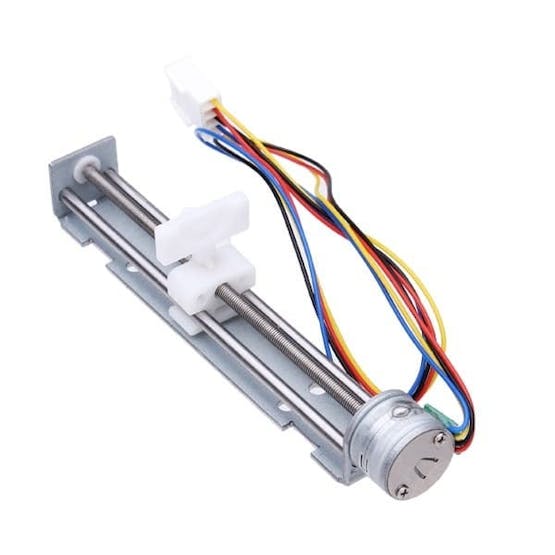

步进电机是4针双极步进电机。它是一种机电设备,可将一系列电脉冲转换为离散的角位移,这意味着它能够根据其控制输入推进一系列的步进。步进电机的行为与数模(D / A)转换器相同,并且可以由逻辑系统的脉冲驱动。它的主要应用包括变频电机,无刷直流电机

步骤三:步进电机接线

使用万用表的连续性模式,确定确定2个线圈,线圈A和线圈B。

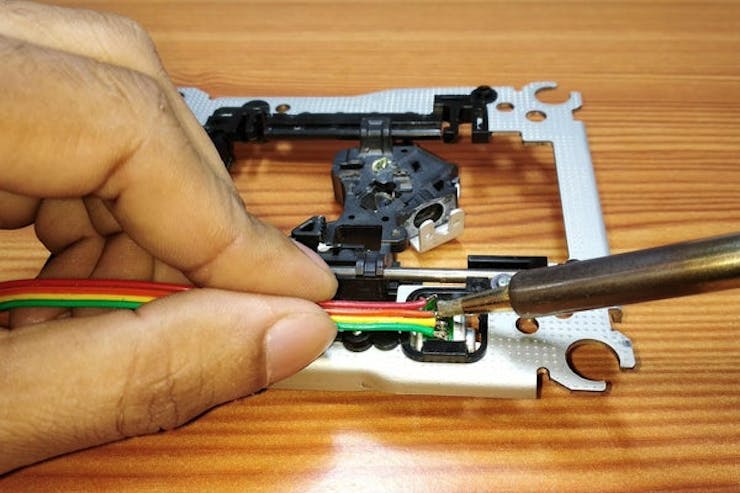

我通过颜色区分制作了两对电线,一对用于线圈A,第二对用于线圈B。

步骤4:X轴和Y轴坐标连接

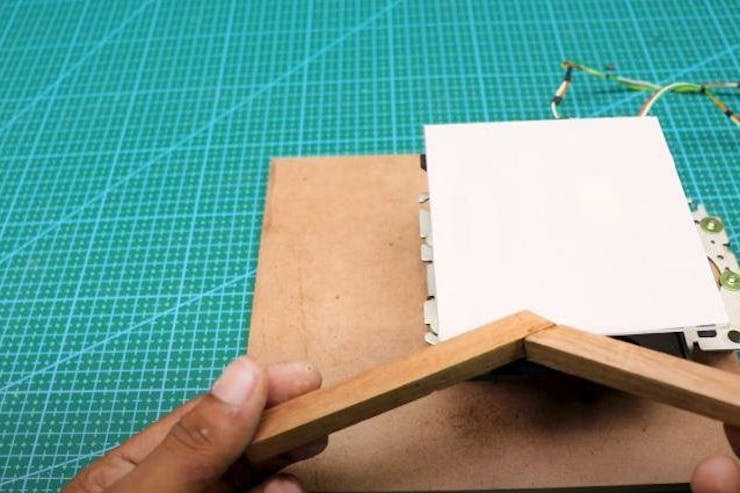

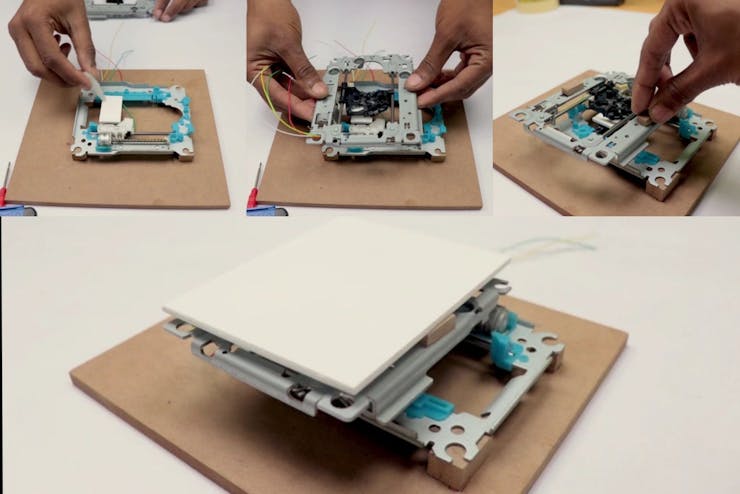

使用胶水将X和Y轴的滑块相互垂直地连接在一起。并在其上方附加一块切割好的木片作为工作床。

步骤5:组装激光支架

步骤6:激光组装

我使用的是200-250mW 650nm激光模块,它具有可聚焦透镜,用于调整激光点。必须连接所需的散热器才能获得较长时间的性能。您可以从网上购买全新的散热器,也可以像我一样使用旧主板散热器,使用强力胶将散热器与X轴滑块相连,将激光与支架相连。

步骤7:电机组装固定

将电机和激光线连接到CNC防护罩

步骤8:下载并安装Benbox激光雕刻机3.7.99

1.下载并解压缩Benbox

2.选择Benbox并运行安装向导

3.下载并安装Arduino IDE。https://www.arduino.cc/zh/Main/software

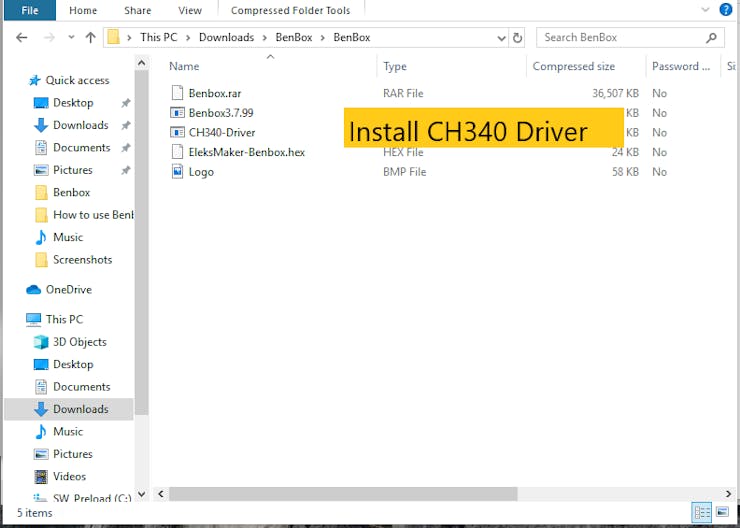

4.单击并安装CH340驱动程序。

5.重新启动计算机

6.在计算机和雕刻机之间连接USB电缆。

步骤9:安装Arduino Nano固件

要安装固件,请单击菜单顶部的闪电符号(最右边的图标)。

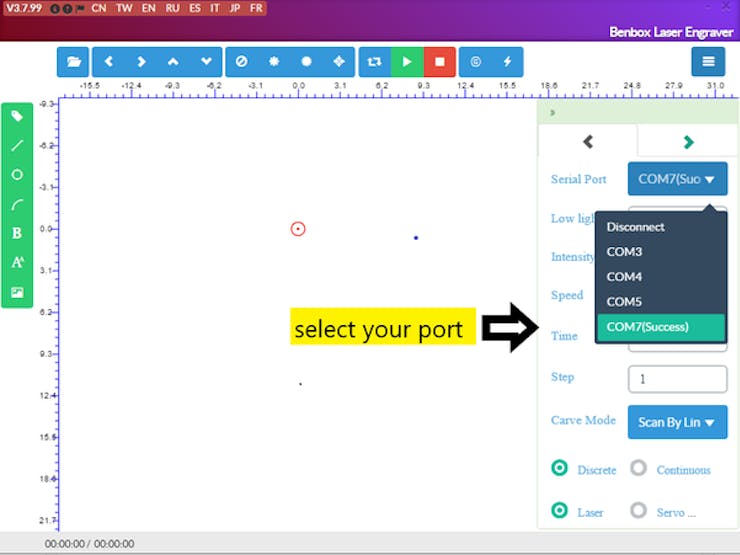

1.选择适当的COM端口。

2.选择nano(328p)。

3.选择并安装Lx.Hex固件。

4.单击安装。成功安装固件后,您将在顶部的更新固件标题旁边看到一个绿色的对勾。

步骤10:设置Benbox激光雕刻机参数

最后一步是设置雕刻机的参数。

1.单击软件右上角的蓝色菜单图标。

2.单击菜单图标下方的向右箭头以访问参数列表。

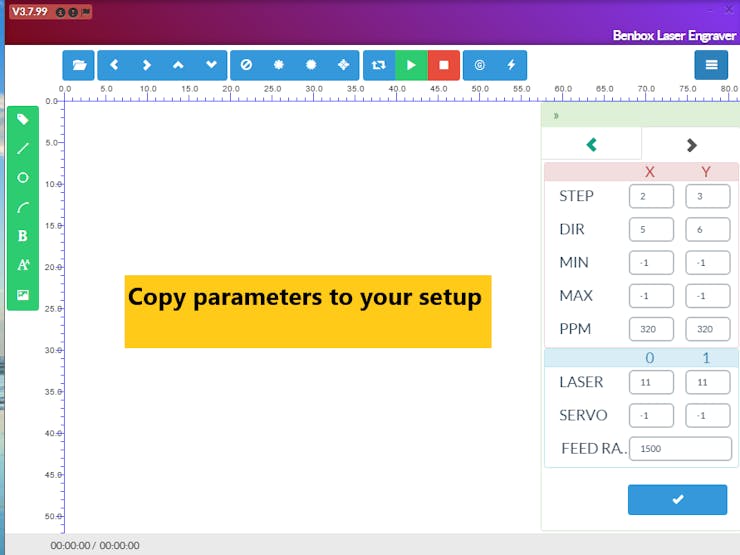

3.如图所示,输入参数值。

步骤11:制作第一个雕刻品

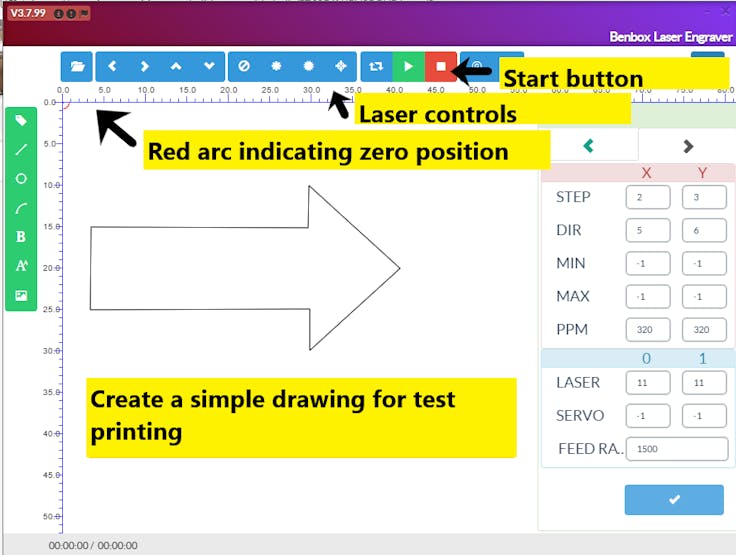

该起始点将与(0,0)位置上的红色弧相关(请参阅图像)。使用左侧的绘图工具绘制一个简单的图像。按绿色的开始按钮开始打印。单击带有调整的圆形激光按钮,直到光束清晰为止。

最后:恭喜您成功制作出第一台雕刻机
