555定时器是一种集成电路芯片，常被用于定时器、脉冲发生器和震荡电路。555可被作为电路中的延时器件、触发器或起振元件。
　　555定时器可工作在三种工作模式下：
　　单稳态模式：在此模式下，555功能为单次触发。应用范围包括定时器，脉冲丢失检测，反弹跳开关，轻触开关，分频器，电容测量，脉冲宽度调制（PWM）等。
　　无稳态模式：在此模式下，555以振荡器的方式工作。这一工作模式下的555芯片常被用于频闪灯、脉冲发生器、逻辑电路时钟、音调发生器、脉冲位置调制（PPM）等电路中。如果使用热敏电阻作为定时电阻，555可构成温度传感器，其输出信号的频率由温度决定。
　　双稳态模式（或称施密特触发器模式：在DIS引脚空置且不外接电容的情况下，555的工作方式类似于一个RS触发器，可用于构成锁存开关。
　　在单稳态工作模式下，555定时器作为单次触发脉冲发生器工作。当触发输入电压降至VCC的1/3时开始输出脉冲。输出的脉宽取决于由定时电阻与电容组成的RC网络的时间常数。当电容电压升至VCC的2/3时输出脉冲停止。根据实际需要可通过改变RC网络的时间常数来调节脉宽。
　　555是一个单稳态触发器，输入一个低点位脉冲，则输出某一宽度的高电位方波脉冲，其方波脉冲宽度与R3C2有如下关系
　　tp = 1.1 R3C2

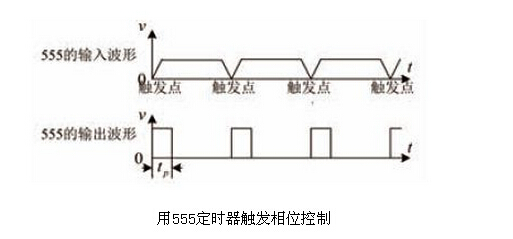

　　12V稳压管上端的波形（即555输入端2的波形）如下：

　　一旦555输出端有方波输出，晶闸管的触发极就通过晶体管G2接地，而不导通。方波消失后，触发极为高电位，晶闸管就处于导通状态。
　　将R3加大，会使tp增大，导通角变小，负载得到的功率变小。反之负载得到的功率变大。
　　看来， 应该出去晶体管G1，它在这里不起任何作用。电容器C1(47μF )也应除去，否则555的输入2端不会有脉冲下降沿出现了。
　　建议：为了安全，控制电路应与主电路隔离。方法是加入一个适合控制电压的降压变压器，再用4个1N4001取代1N4007。
