华为AI音箱MINI拆解:智能音箱的一站式电路解决方案
发布时间:2019-08-29
分享到:

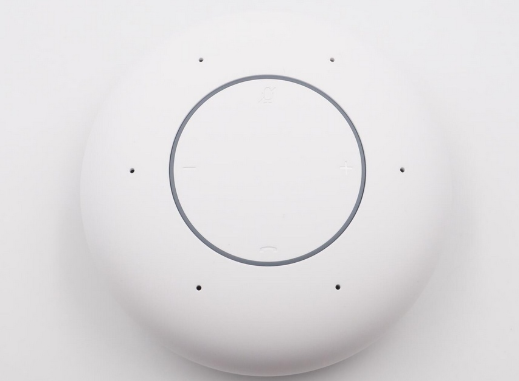

最近,华为在智能音频领域再进一步,推出了旗下继华为AI音箱的第二款智能音箱产品—华为AI音箱mini。相较于华为AI音箱,华为AI音箱mini在造型更加小巧。这么小巧的机身,内部的构造及用料如何,是否会因为较小的机身尺寸而向设计及做工妥协?

华为AI音箱mini的拆解

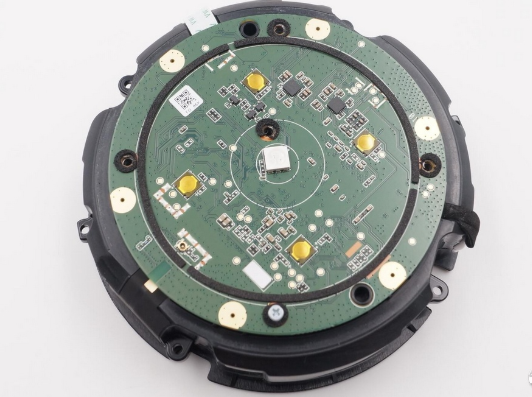

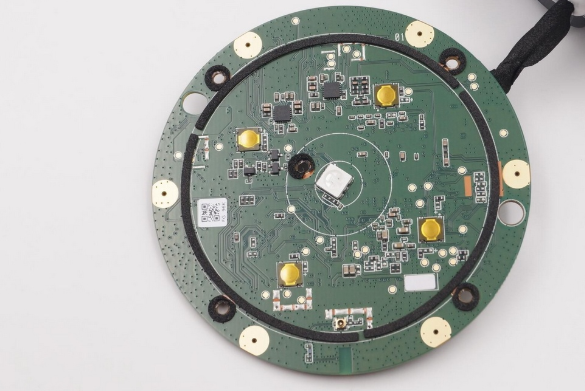

音箱内主板正面一览。有四颗按键和六个均匀排布的环状麦克风。

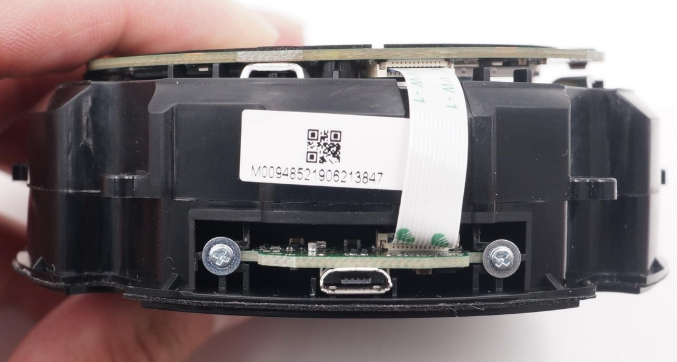

标签上贴有二维码信息。Micro USB小板,用排线连接到主板上。

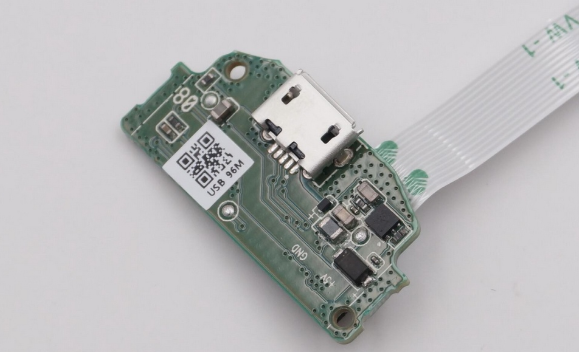

Micro USB充电小板特写。

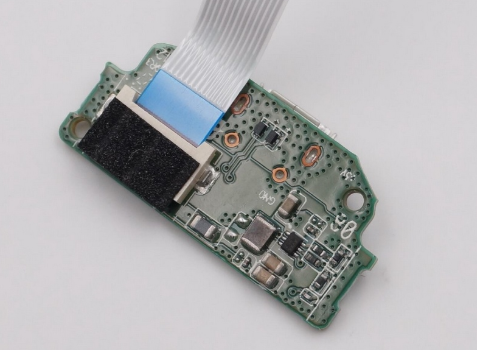

Micro USB充电小板背面特写,排线座的排线连接到主板。

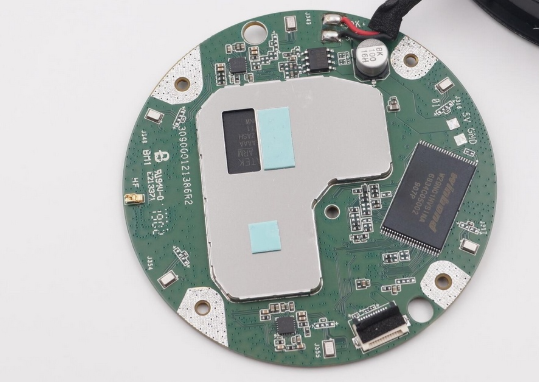

主板背面特写。

主板正面特写。

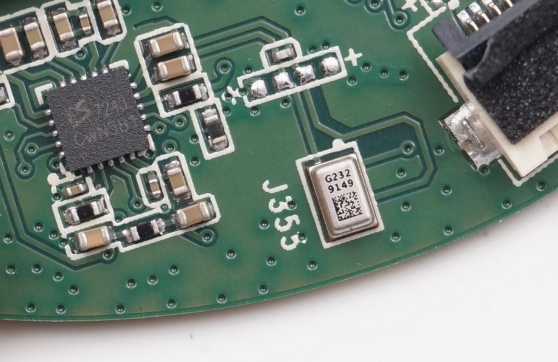

丝印G2329149贴片硅麦。

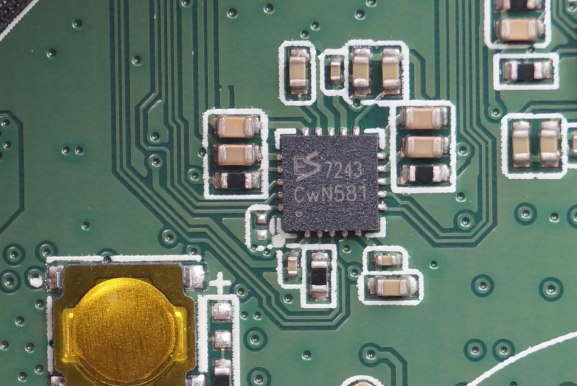

顺芯ES7243 高性能立体声音频ADC ,101 dB信噪比。

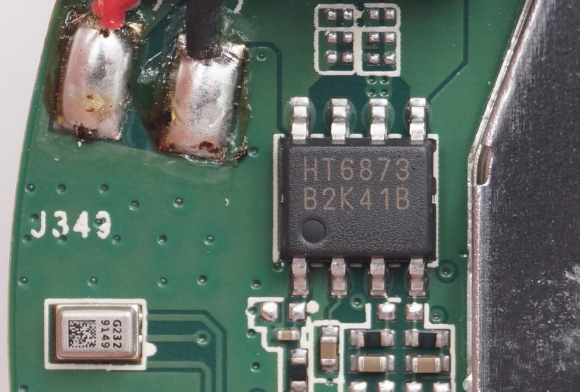

HT6873 单声道D类音频功放IC。

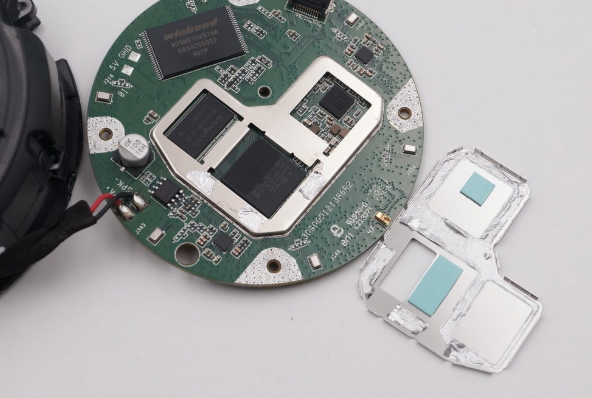

拆开主板中央的金属屏蔽罩。

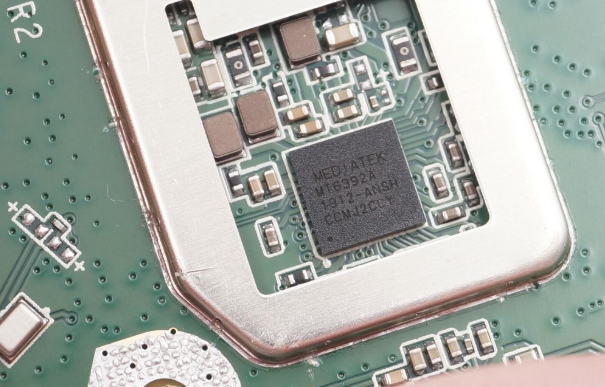

MEDIATEK联发科 MT6392A电源管理IC。

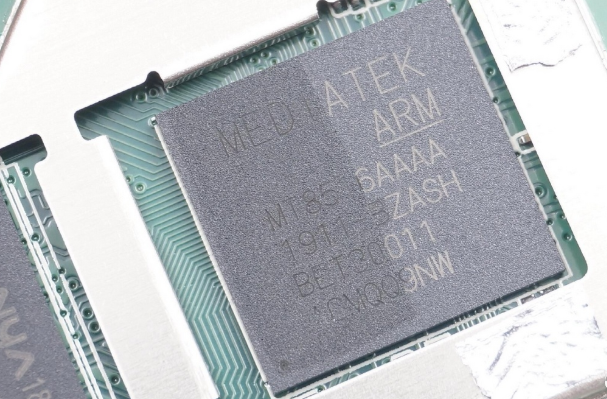

联发科MT8516AAAA移动处理器芯片。MT8516是一个高效节能的处理器平台,专为支持云端服务的智能语音助手产品而设计,具有多种接口,可让音效设备及麦克风阵列处理发挥出最强性能。MT8516配备四核心64位ARM Cortex-A35,主频达1.3GHz。 MT8516内建Wi-Fi 802.11 b/g/n 和蓝牙4.0, 对PCB面积的需求更小,可让终端设备制造商简化产品设计、加快上市时间,也为开发更具创意性的产品提供了更多的可能性。MT8516支持高达8通道的TDM麦克风阵列接口及2通道的PDM麦克风接口,非常适用于远距离(Far-field)麦克风语音控制与智能音响设备。此外,该芯片还提供多种内存规格,包括LPDDR2、LPDDR3、DDR3、DDR3L 和DDR4,满足各式各样的平台需求。
