小e智能穿戴又来啦!今日拆解HUAWEI WATCH GT,之前小e也收到网友来信,表示对这款手表很感兴趣。小e怎么会让小伙伴们失望呢!这不就来喽!

配置一览

  • SoC:ARM Cortex-M4
  • 屏幕:1.4 英寸 AMOLED 屏丨分辨率 454X454
  • 存储:16MB+128MB
  • 电池:410 mAh
  • 特色: 防水等级5ATM丨TruSeen 3.0丨超长续航

拆解步骤

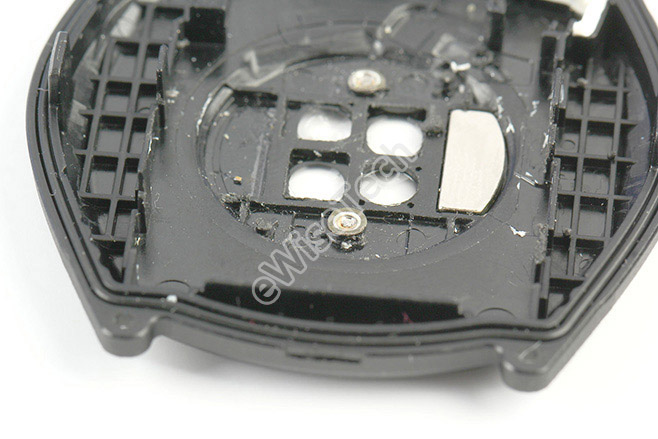

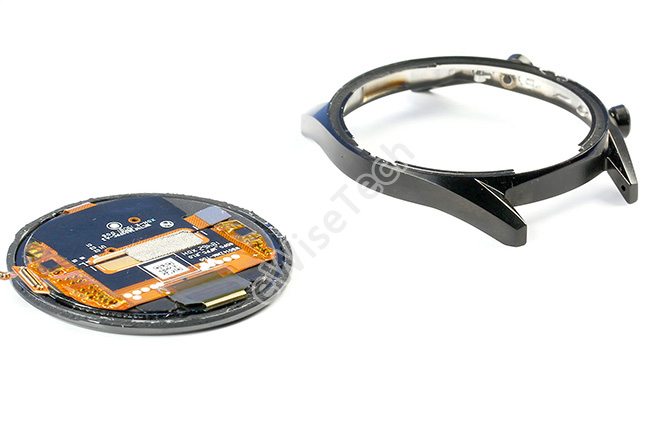

首先将固定表壳与后盖的背部螺丝拧下,拆开后可以直接看到电池和主板是分离的。

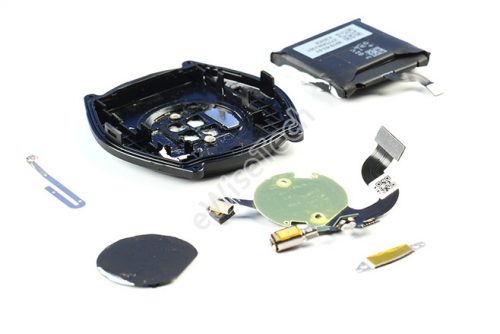

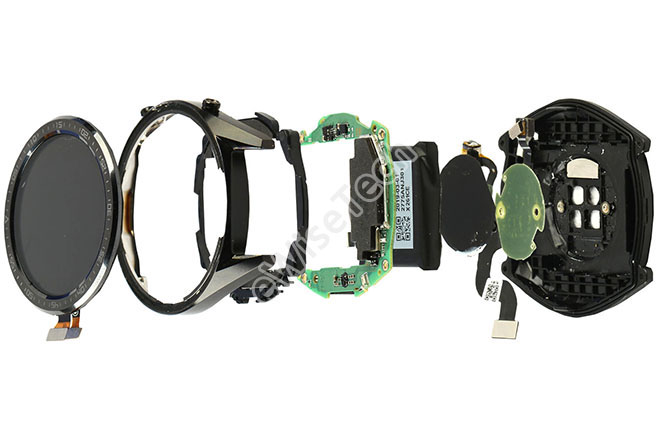

断开BTB接口,便可轻松拆分后盖内部器件。内部包含主板、心率板、心率板保护盖、电池、天线以及气压传感器保护盖。

在气压传感器保护盖上面贴有黄色绝缘胶带。背面贴有泡棉胶,起到绝缘固定作用。

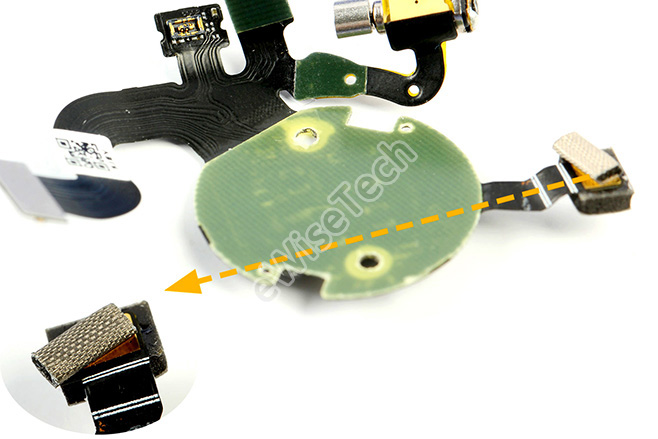

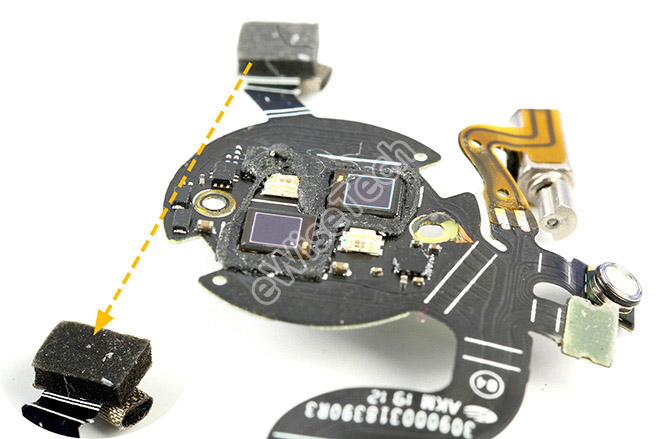

心率传感器PCB板LED以及传感器周围贴有泡棉胶。心率传感器软板与天线之间贴有较厚的黑色泡棉胶。

而另一面屏幕连接器保护盖上贴有导电胶布。心率板与后盖是使用铆钉进行固定。两端触点为充电磁吸触点,拆完无法复原。

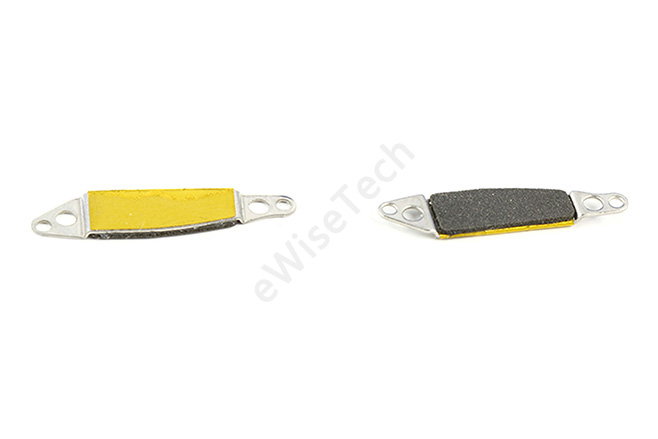

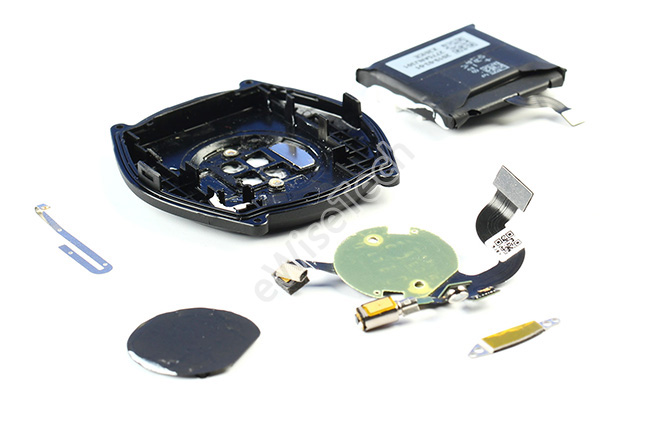

后壳心率保护罩两端贴有吸铁石,吸铁石采用双面胶进行黏贴固定。

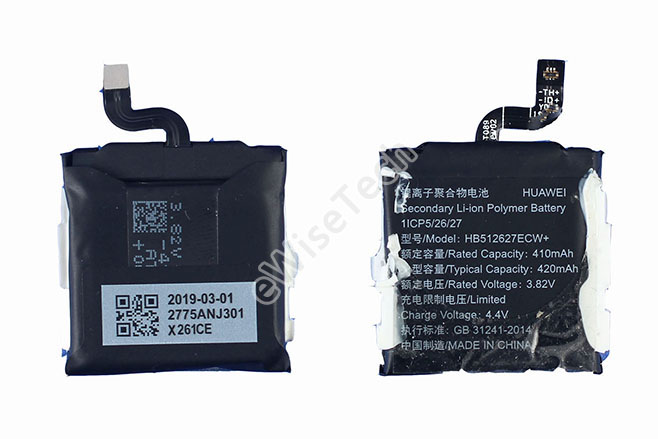

电池是由双面胶固定在后盖上。在背面可看到贴有大量的双面胶,两侧贴有白色类似硅胶物质用于固定。420mAh 3.82V华为锂离子聚合物电子。型号为:HB512627ECW+。

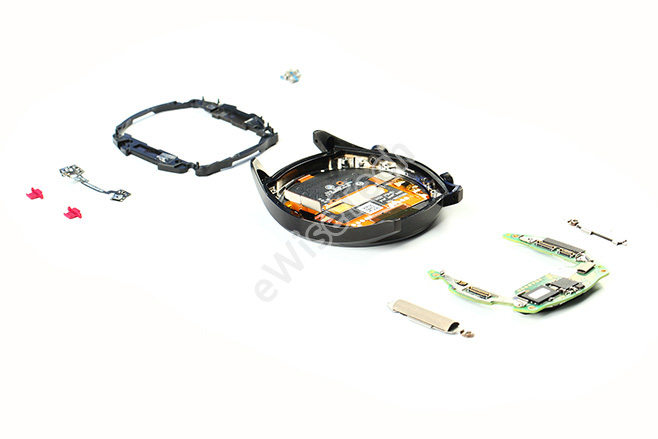

随后再拆除表盖部分器件,其中包含主板、心率传感器软板、按键软板、连接器保护盖都是用双面胶固定。按键还设有红色硅胶帽。而显示屏连接着保护盖。

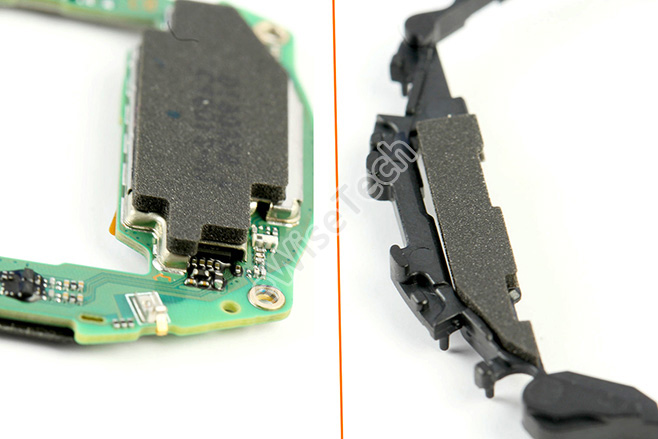

主板上面有点胶处理,泡棉也是在多处使用。例如在屏蔽罩、屏幕连接器保护盖背面及内支撑两侧都贴有泡棉。

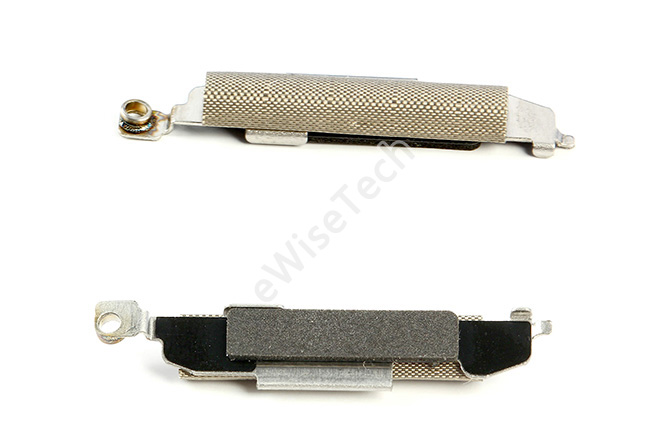

在心率传感器软板与按键软板连接器保护盖,正面贴有导电胶布,背面贴有泡棉。

在拆解表盖和屏幕时需要些时间,粘合的非常紧只能使用撬棍一点点分离。可见在防水方面下了不少功夫,拆开后会有明显撬过的痕迹。

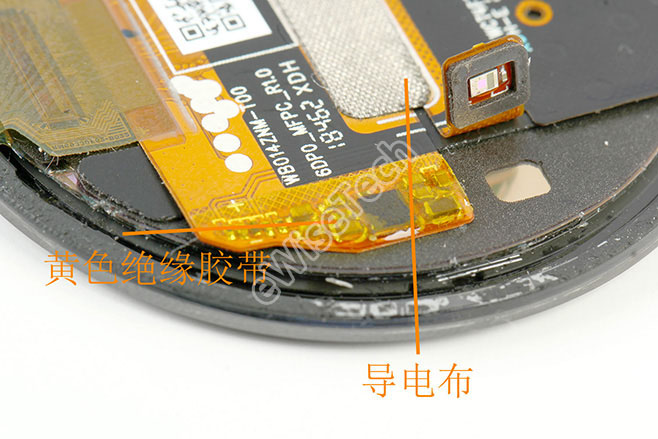

屏幕软板中间贴有导电布。屏幕软板上有电子器件的位置外面都贴有绝缘胶带。

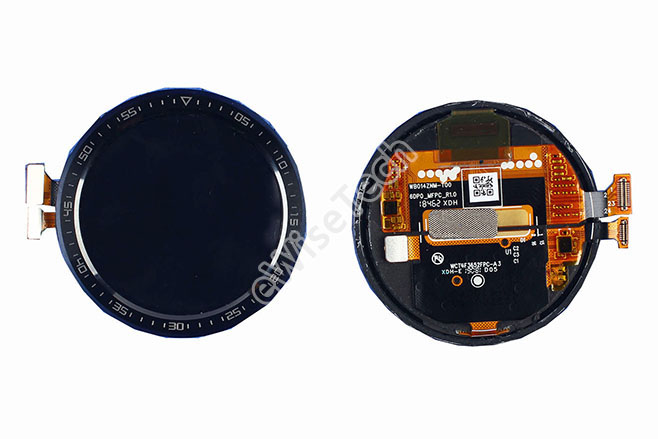

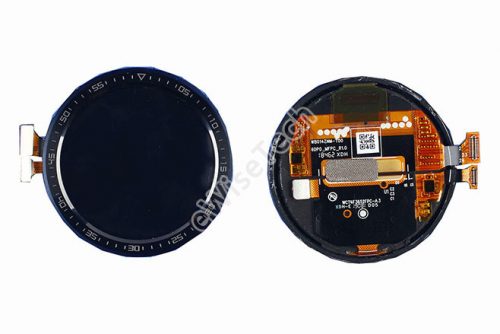

屏幕1.39英寸454x454HD AMOLED 视网膜高清大屏。屏幕背面贴有NFC天线线圈。型号为:WB014ZNM-T00。

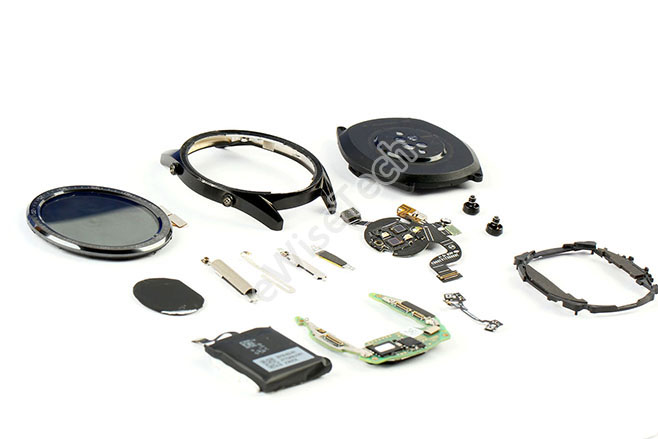

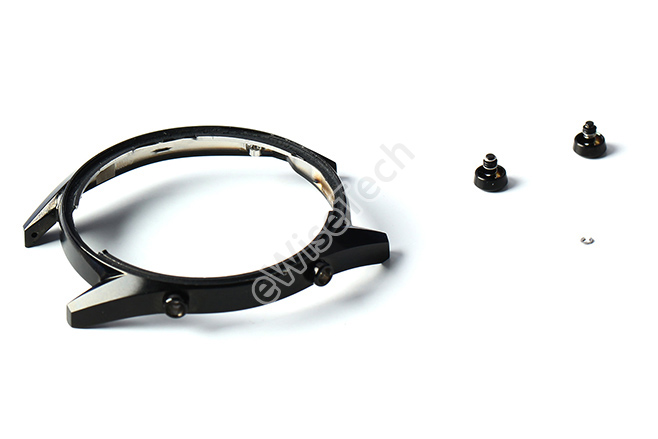

最后拆下表冠,整个手表就拆解完成了。表冠在内部有不封闭的圆形金属件,将其顶出即可拆解表冠。

HUAWEI WATCH GT整体采用了三块电路板(主板PCB,心率板PCB+FPC,按键板FPC),同时气压传感器、线性马达和电池都连接在心率板上面。心率板是直接使用工艺一次性固定在底壳上面。所有BTB连接器都有保护盖进行保护。NFC天线安装在屏幕软板内部,使用方便的同时节约了空间。手表防水做的比较好。两颗按键都加了防水胶圈。表盖和显示屏拆解较为困难。主板上面也有做点胶处理。

主板ic信息

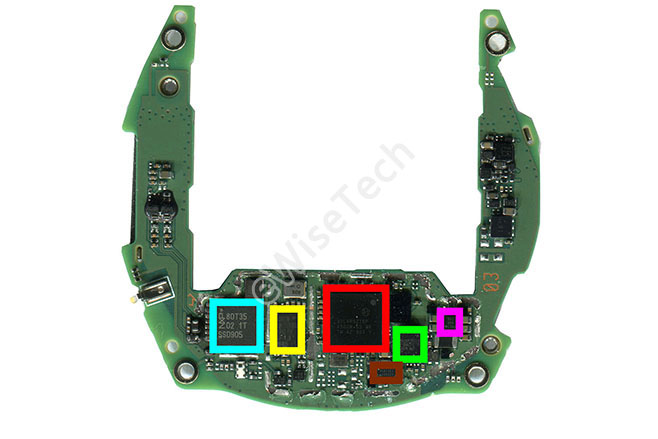

主板正面主要IC(下图):

蓝色:NXP -PN80T -NFC Controller

黄色:Broadcom -BCM47752 -GPS,GLONASS

红色:STMicroelectronics- STM32L4R9- Ultra-low-power ARM Cortex-M4,core MCU

绿色:STMicroelectronics- LSM6DSL- 6-Axis Accelerometer+Gyroscope

紫色:TI-PN80T - TPS61256- Step-Up Converter

褐色:TI-PN80T - TPS62743- Buck Converter

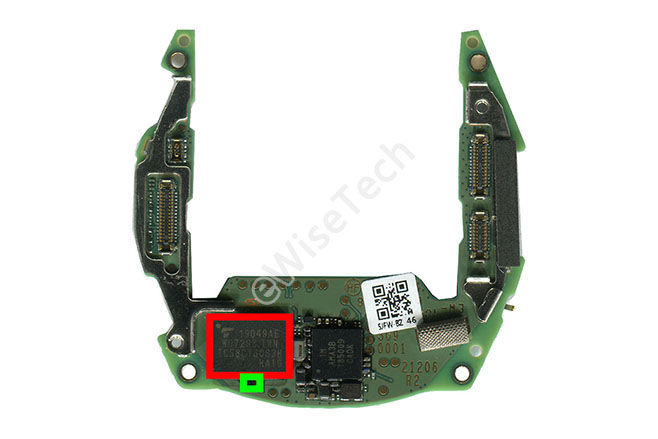

主板背面主要IC(下图):

红色:Toshiba - TC58CYG0S3H - 16MB-RAM 128MB-ROM

绿色:AKM - AK09918 - 3-axis Electronic Compass

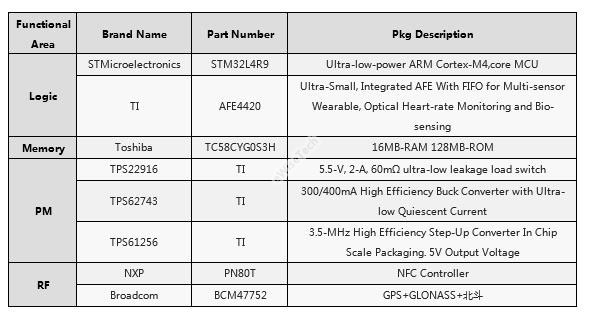

主板上使用的Logic、Memory、PM和RF芯片信息见下表:

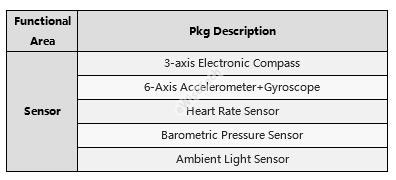

整机上使用的MEMS芯片信息见下表:
