S10 5G版对比S10+:从拆解看不一样的电路设计方案
发布时间:2019-07-30
分享到:

上周五,小E发布了5G的三星S10拆解。那之前看过S10+拆解的小伙伴是不是有翻出当初的内容来对比两台手机的内部区别呢?不用那么麻烦啦。小E家的工程师小哥哥很贴心的都给整理了。小E就来带小伙伴一起来“大家来找茬”啦。

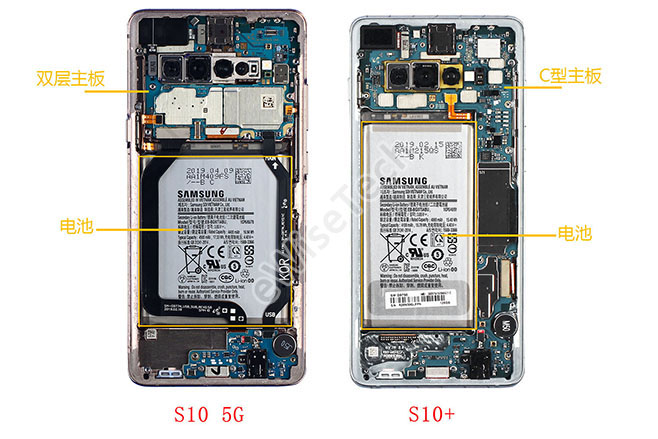

内部结构方面,是S10 5G和S10+之间明显可见的变化较大的地方。S10 5G采用主板+电池+副板的三段式设计,且主板为双层设计,使得占用空间减小,电池占用空间变大,电池容量更大(S10+为主板+电池的结构)。

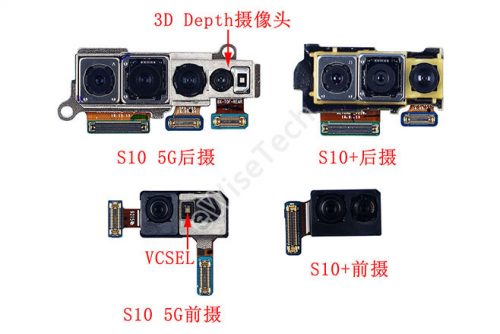

而有一个主要的改变在后置摄像头方面。S10 5G采用12MP+12MP+16MP+3D Depth四摄,前置摄像头采用10MP+3D Depth摄像头。S10+的后置摄像头选用的则是12MP+12MP+16MP三摄。前置则是10MP+8MP景深摄像头。

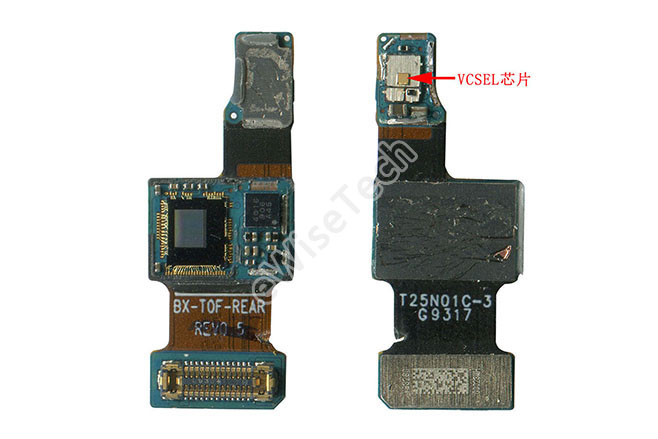

可以看出S10 5G的后置摄像头比S10+多一颗3D Depth摄像头,不仅后置摄像头,在前置摄像头上S10+的景深摄像头也升级为3D Depth摄像头。因为这一改变,S10 5G的两个摄像头模块上都多了一颗VCSEL芯片(垂直腔面发射激光器)。

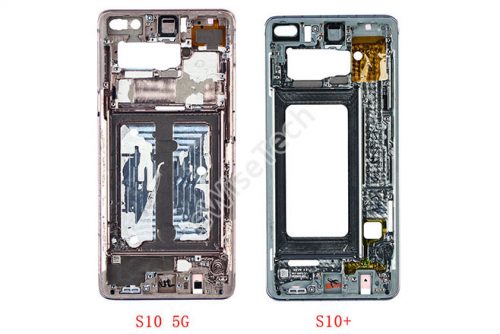

内部结构的变化使得内支撑的设计也有所不同,由于S10 5G的屏幕排线会穿过电池仓,所以电池仓设计成实心的,而S10+则是镂空的。此外S10 5G电池仓位置贴有大面积的散热石墨片。

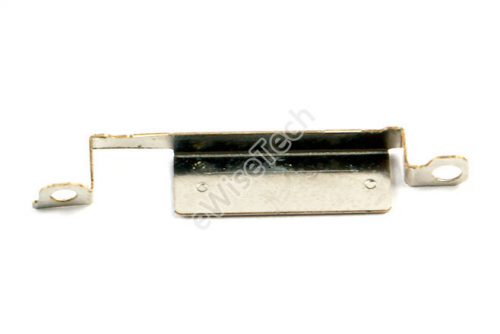

从天线方面来说,在S10 5G前置摄像头位置下方出现一段金属天线。或许这段天线就是用于连接5G网络的特殊之处吧。

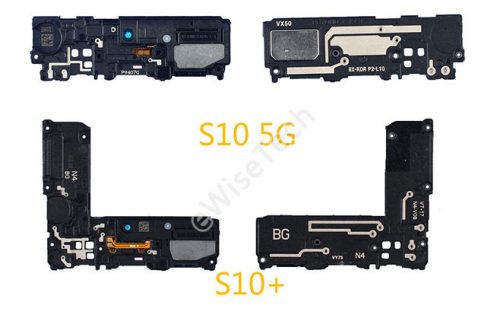

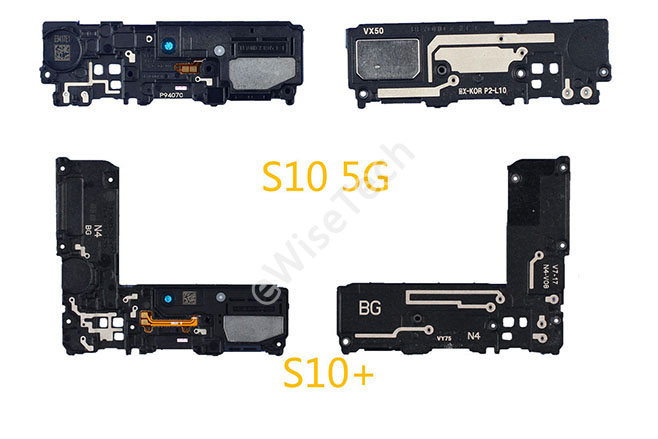

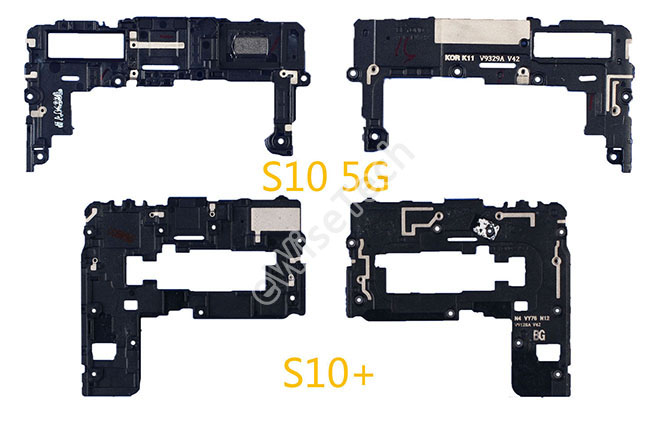

再来看一下LDS天线,虽然形状不同,但是S10 5G和S10+顶部都有6个LDS天线。

底部也是都有5个LDS天线,但S10 5G的天线面积更大。

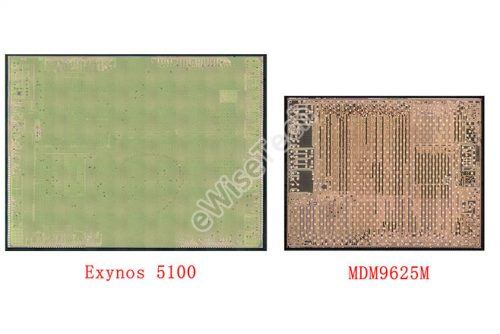

最后自然是要来看看两台设备中所用到的基带芯片了。S10 5G用的是三星的5G基带,而之前S10+用的高通的4G基带。这边小E带你来看S10 5G的Exynos 5100基带和高通MDM9625M基带的Die Photo。

最后的最后还有主要的芯片方面,由于S10 5G用的是三星Exynos 9820处理器,芯片选取的三星方案,S10+则是高通骁龙855处理器,选用的就是是高通方案,所以两部手机内的电源和射频芯片大部分不同;包括S10 5G用的是三星的NFC控制芯片,S10+则是NXP的NFC控制芯片。但是音频和传感器芯片所用相同。

总结

从结构到硬件的选择等,可以看出5G版的S10改变了很多。在下半年很多其他厂商的5G手机陆续上线后,我们应该可以看出更多5G手机对比4G手机之间的变化。

来源:eWisetech
