第二代Airpods以及Airpods充电盒拆解:电路设计更上一层楼

发布时间:2019-07-15
分享到:

第二代Airpods以及Airpods充电盒拆解:电路设计更上一层楼

发布时间:2019-07-15
分享到:

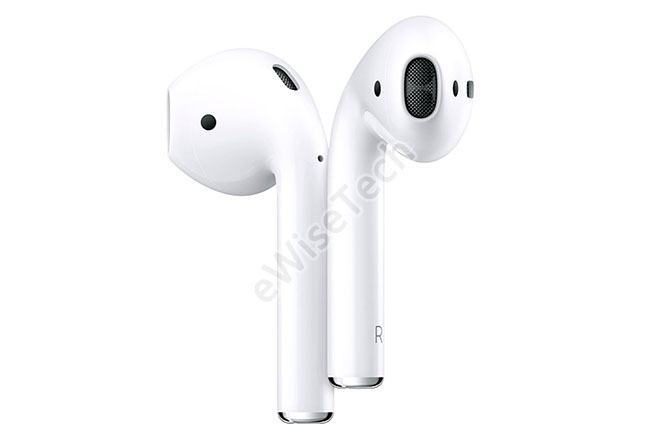

2016年Apple发布了第一台AirPods蓝牙耳机。引领了一波蓝牙无线耳机的潮流。至此过了3年,终于在2019年3月的春季发布会上,AirPods发布了第二代的AirPods。要说第二代与第一代的区别在哪,还是从配置开始,小E将带你抽丝剥茧的来看这款第二代AirPods。

配置一览

电池:耳机电池为25.1mAh锂离子电池 | 充电盒电池为398mAh锂离子电池

特色:充电效率提高 | 最新H1芯片 | 无线充电功能

拆解步骤

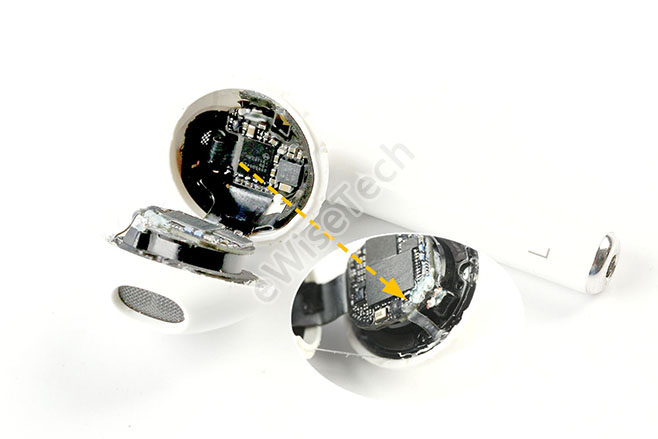

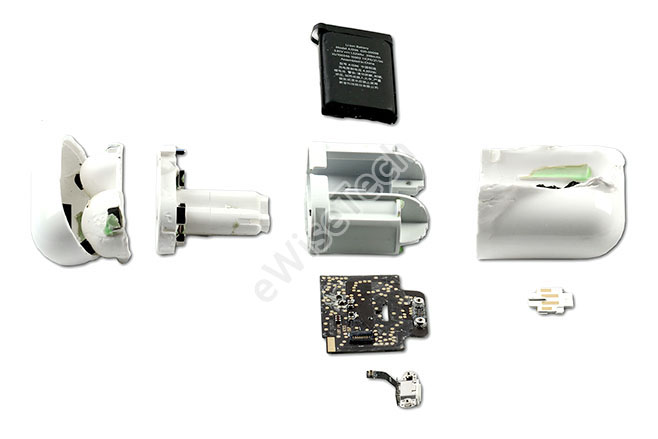

使用撬片撬开耳壳,耳壳与外壳之间通过胶固定。

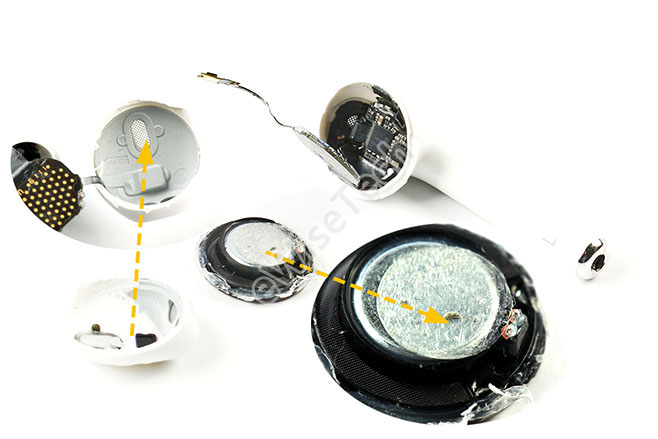

扬声器模块通过焊点与主板连接,并通过胶固定在主板上,主板上光学传感器部分通过塑料片固定在耳壳内侧。

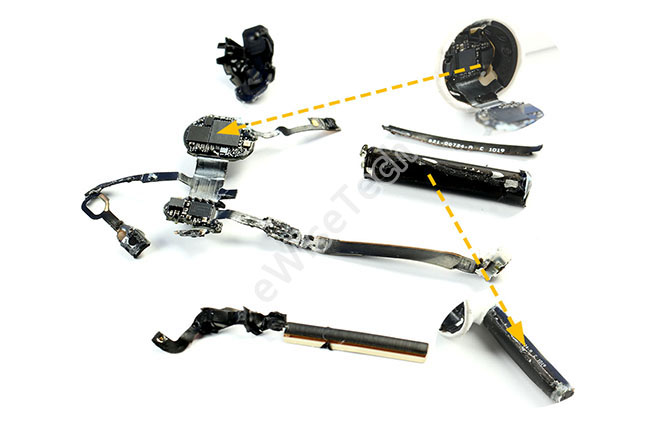

由于外壳内部部件使用大量胶无法将整个模块取出只能进行破拆,黑色塑料片通过胶固定在外壳边上,电池包裹有一层黑色绝缘纸,底部麦克风通过点胶进行包裹保护。

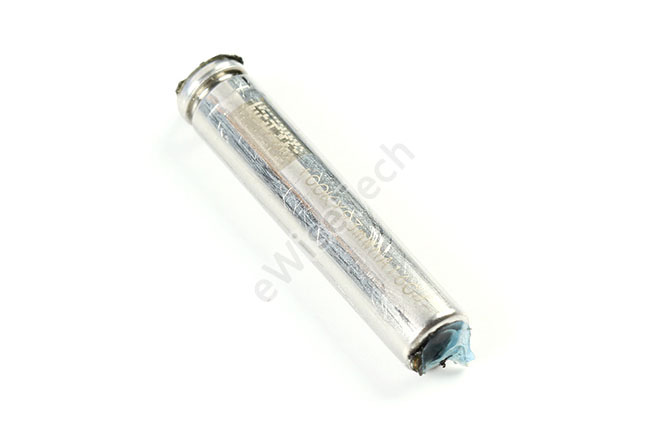

电池为25.1mAh锂离子电池。

主板ic信息

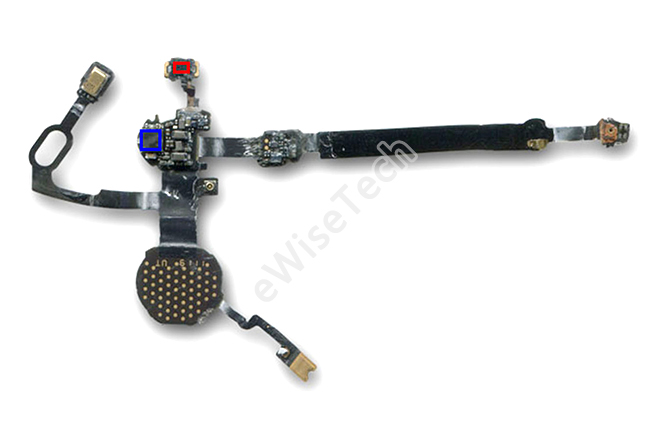

主板正面芯片:

  • 红色-Apple-343S00289-无线通信芯片
  • 绿色-Adesto Technologies -AT25SL128A-128Mb闪存芯片
  • 青色-Cirrus Logic-338s00420-音频编解码器芯片
  • 蓝色-Bosch-三轴加速度传感器芯片

主板反面芯片:

  • 红色-光学传感器芯片
  • 蓝色-三轴加速度传感器芯片

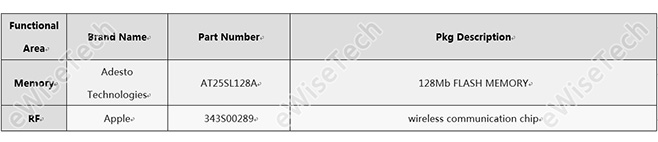

主板上使用的Logic、Memory、PM和RF芯片信息见下表:

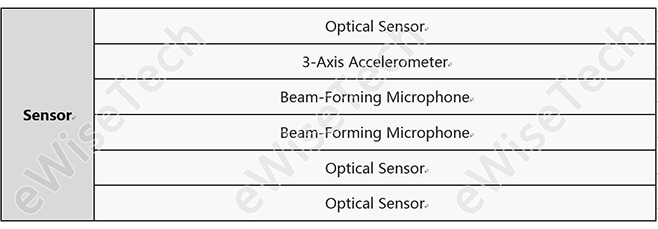

主板上使用的MEMS芯片信息见下表:

总结信息

AirPods布局紧凑,内部空间基本被填满,拆解困难,也不可能进行维修。采用圆柱形电池,电池包裹有黑色绝缘纸。内部部件主要通过胶进行固定。

当然,Airpods不能漏掉的就是充电盒了。小E当然也不会放过它。这就马上奉上充电盒的拆解啦。

充电盒拆解步骤

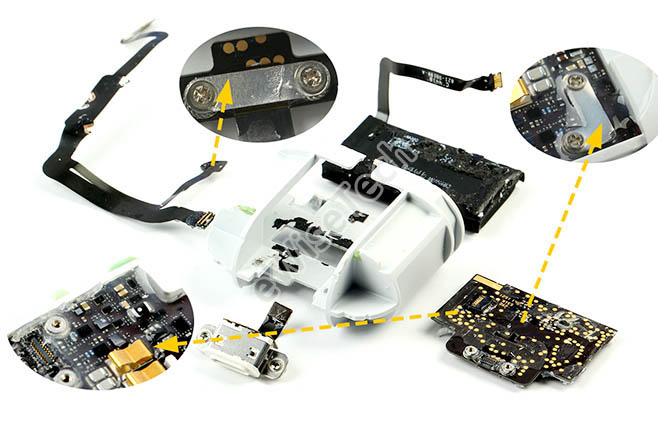

AirPods放置槽通过卡扣进行固定,充电口通过焊点与软板进行连接。

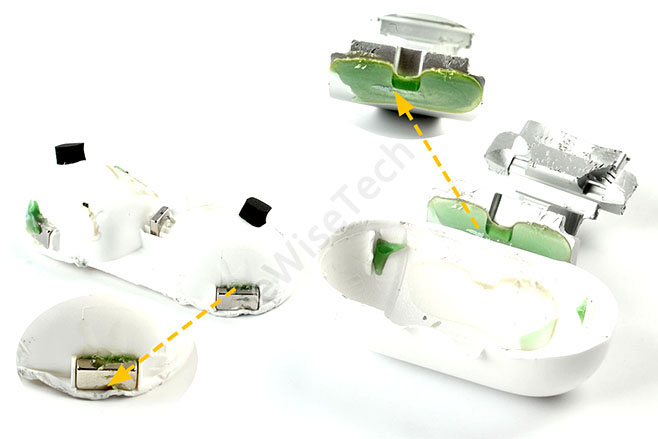

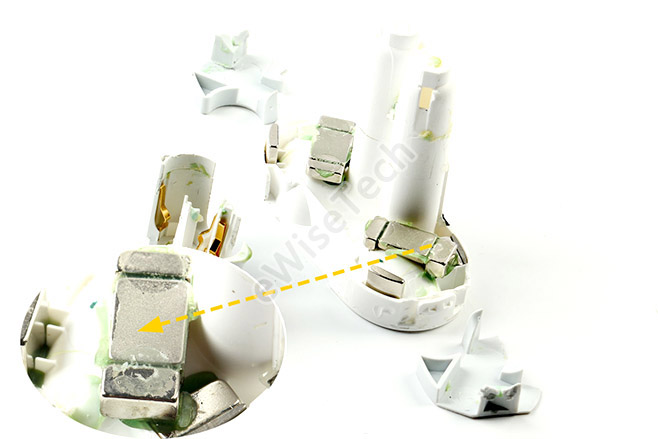

AirPods放置槽背面粘有6块磁铁用于吸附AirPods。

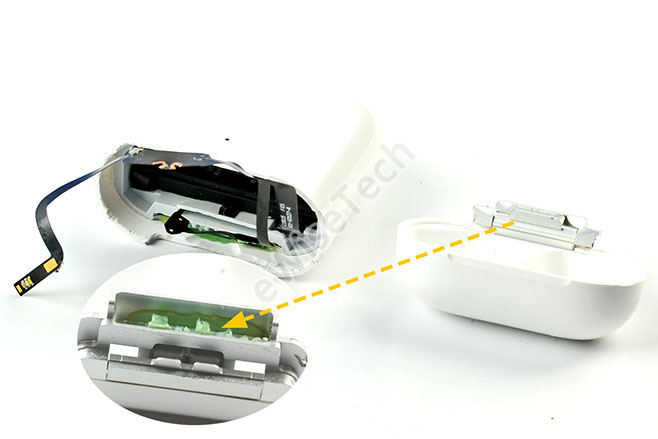

金属铰链通过绿色胶固定在插槽内。

顶盖上粘有磁铁与安置槽内的磁铁吸附用于合上充电盒,金属铰链通过绿色胶固定在顶盖上。

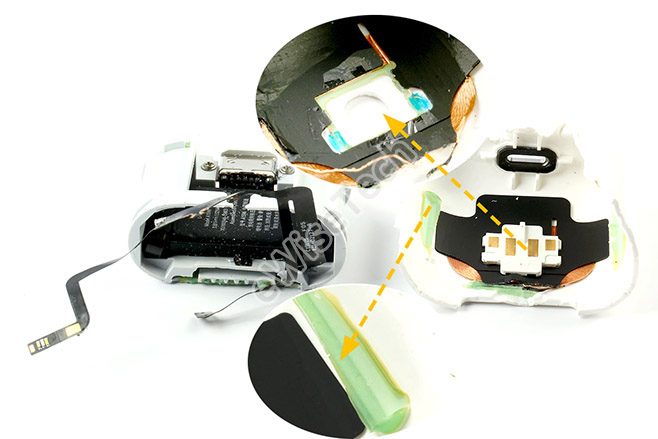

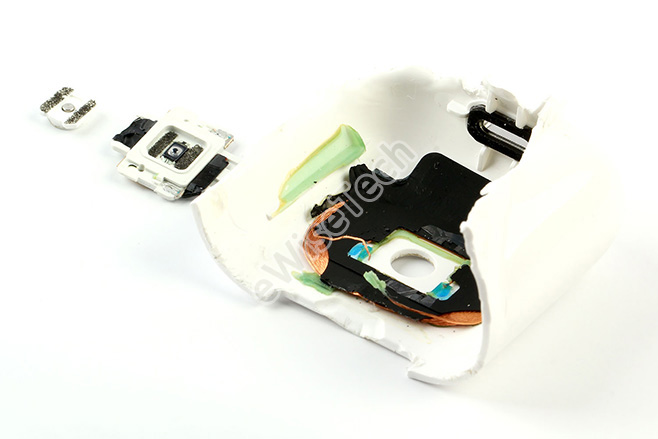

由于中框与外壳之间通过绿色胶固定,不易拆解,只能将其破拆取出。无线充电线圈通过胶固定在外壳内侧。

通过匹配按键,AirPods可以与非苹果设备进行匹配。

电池通过泡棉胶固定在中框上,闪充接口软板和LED灯软板都通过金属盖板进行保护并用螺丝固定,主板上器件覆盖有大面积点胶进行保护。

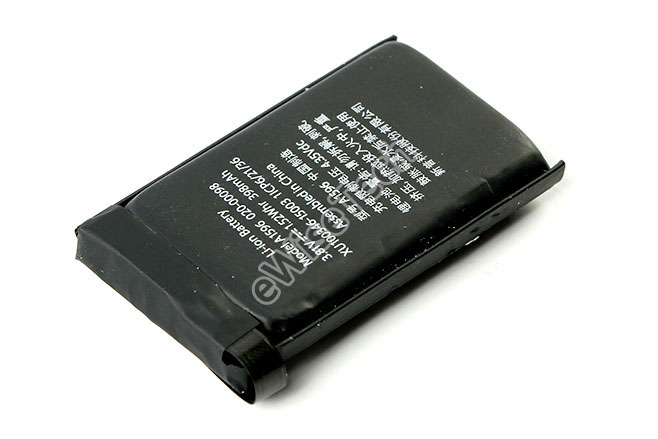

电池为398mAh锂离子电池。

主板ic信息

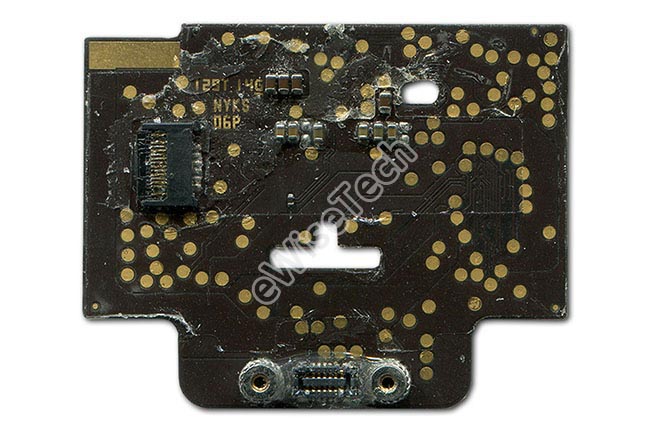

主板正面图:

主板背面芯片:

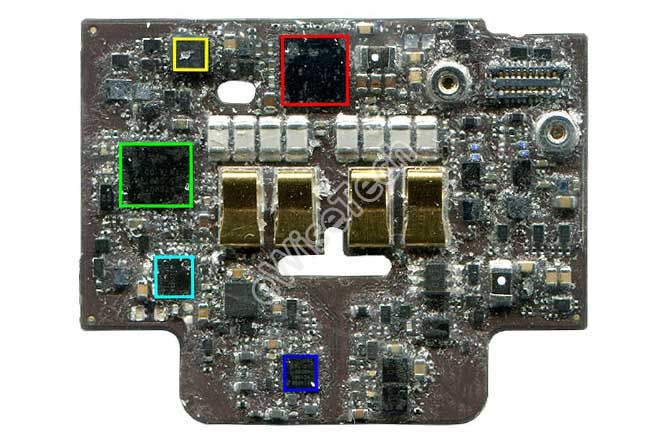

  • 红色-Broadcom-无线充电芯片
  • 黄色-Bosch-六轴加速度传感器+陀螺仪
  • 绿色-STMicroelectronics-STM32L476MG-微控制器芯片
  • 青色-TI-电源管理芯片
  • 蓝色-NXP-充电控制芯片

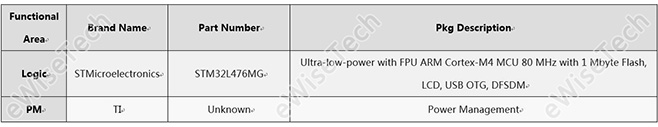

主板上使用的Logic、Memory、PM和RF芯片信息见下表:

主板上使用的MEMS芯片信息见下表:

总结信息

充电盒内部部件采用绿色胶进行固定,拆解困难,不可能进行维修。软板连接主板BTB接口处通过金属盖板进行保护,提高整体稳定性。主板上器件通过大量点胶进行保护。AirPods的吸附以及顶盖的开合都通过磁铁实现。
