基于Arduino自行车追踪器
发布时间:2021-06-06
分享到:
基于Arduino自行车追踪器
发布时间:2021-06-06
分享到:

该自行车跟踪器可向人们提供自行车的信息,如自行车是否在行驶,且当自行车被盗时,可通过GPS进行跟踪。该跟踪器通过微控制器与加速度计和GPS连接,来发送传感器所手机的数据。

设备功能(详细信息):

  • 续航时间长达10天
  • 运动检测
  • GPS和GPRS位置
  • 通过SMS命令控制设备

硬件部件:

  • Arduino MKR GSM 1400
  • GSM / GPRS 2dBi内置U.FL天线
  • ADXL345 3轴加速度计
  • Arduino MKR GPS防护罩
  • 3.7V 4400mAh锂电池
  • 微动开关
  • Sparkfun LiPo Charger Plus(仅在MKR GSM 1400板无法为电池充电(无论出于何种原因)时才需要)
  • JST PHR-2连接器

接线图:

跟踪器原型:

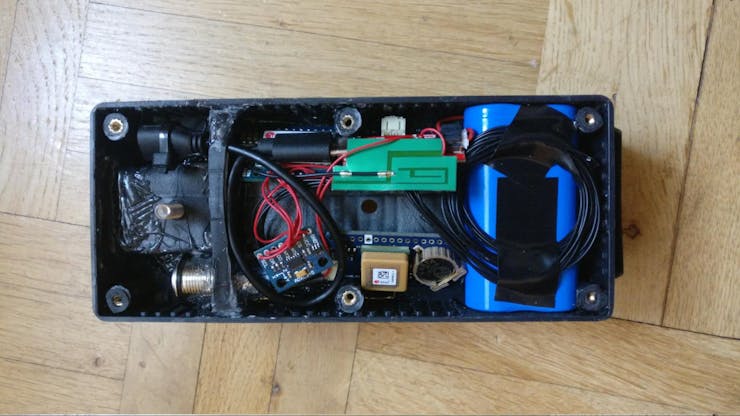

(原型内部视图)

跟踪器外壳:(采用旧自行车轮胎胎管和大量橡胶胶进行了防风雨处理)

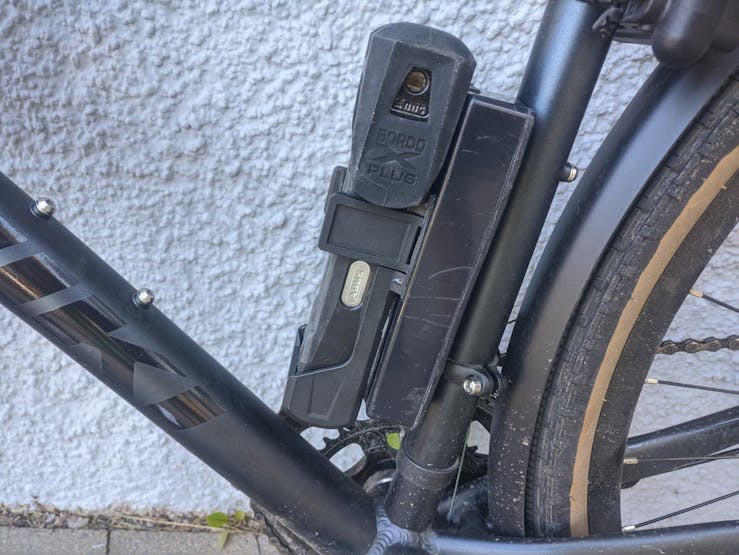

(安装在自行车上)

附件:

代码:点击查看
